Como os geladeiras são reciclados? Guia do processo industrial

O que acontece com uma geladeira em uma usina de reciclagem industrial?

Um processo industrial completo é composto por duas etapas distintas. A primeira torna o aparelho seguro e previsível para o processamento: recebimento, inspeção, recuperação do refrigerante, manuseio do compressor e do óleo e remoção de peças inadequadas. A segunda etapa é mecânica: trituração do gabinete, liberação secundária, extração da espuma, separação magnética, recuperação de metais não ferrosos e limpeza final do material.

Uma fábrica que recebe eletrodomésticos em fim de vida útil precisa de equipamentos de descontaminação a montante e de procedimentos operacionais. Uma linha mecânica que recebe geladeiras já esvaziadas entra em operação posteriormente. A YUXI’s Linha de reciclagem de refrigeradores usados utiliza a mesma distinção: as unidades completas exigem um pré-tratamento antes que o gabinete entre na etapa de trituração e separação.

Para projetos nos EUA, a EPA descreve a reciclagem de eletrodomésticos como a recuperação do refrigerante e a remoção de componentes perigosos, seguidas da trituração dos eletrodomésticos com o gás extraído.^[1] A Diretiva REEE da UE também exige o tratamento seletivo de refrigerantes e outros componentes especificados, além de exigir que os gases presentes nos circuitos de refrigeração e certas espumas sejam devidamente extraídos e tratados.^[2] O caminho exato para o cumprimento das normas depende do país e da instalação, mas a sequência de engenharia é clara: a despoluição deve ocorrer antes da redução de tamanho não controlada.

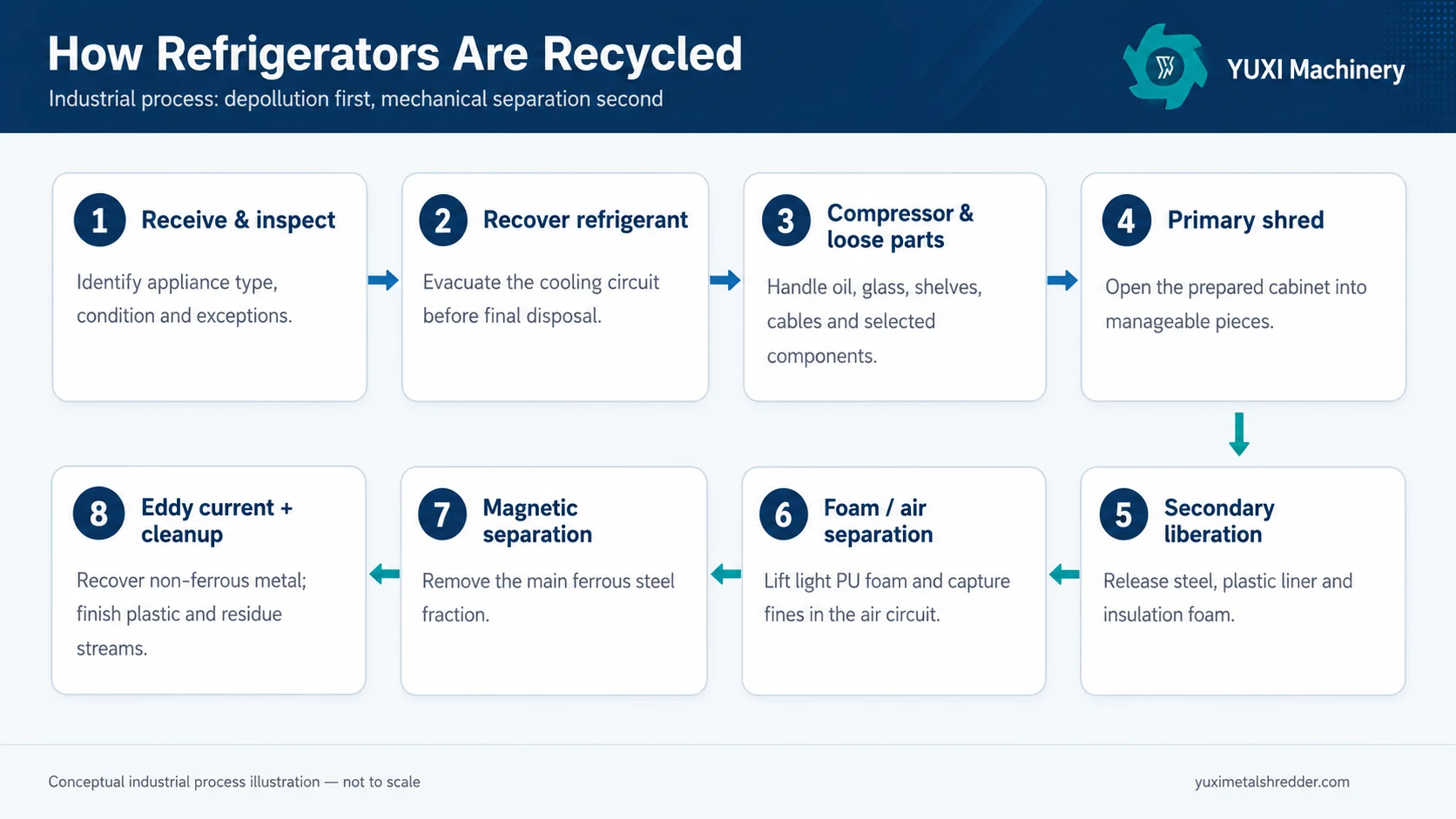

Visão geral do processo de reciclagem de refrigeradores industriais

Alguns incluem peneiramento, separação por densidade, triagem óptica, controle de qualidade manual ou limpeza separada de cobre e alumínio. No entanto, pesquisas publicadas sobre a reciclagem de geladeiras mostram a mesma lógica básica: primeiro, a desmontagem manual e a remoção de poluentes; depois, a trituração e a separação física por meio de técnicas de separação por ar/densidade, magnéticas e por correntes de Foucault.^[3][4]

Etapa 1: Receber, identificar e organizar as geladeiras

A primeira pergunta relevante não é “Quantos refrigeradores o triturador consegue processar?”, e sim “O que exatamente chega à unidade?”. As coletas municipais podem incluir refrigeradores compactos, modelos side-by-side, freezers horizontais, armários comerciais, eletrodomésticos danificados e máquinas que abrangem várias gerações de refrigerantes. Dimensões, peso médio, componentes retidos e contaminação podem, todos, alterar a carga de trabalho.

Portanto, uma estação de recepção precisa de uma regra de aceitação de material. Os operadores verificam se o aparelho deve ser encaminhado para a linha de refrigeração, se o circuito de refrigeração parece estar intacto, se há presença de materiais estranhos evidentes e se o aparelho precisa seguir uma rota de exceção. Aparelhos com conteúdo desconhecido ou não conforme não devem ser encaminhados adiante apenas para manter o triturador em funcionamento.

As geladeiras são processadas como unidades individuais durante a inspeção e a remoção de poluentes, enquanto a linha mecânica é carregada em massa. É por isso que uma especificação útil da fábrica inclui tanto o número de aparelhos por hora quanto as toneladas por hora, juntamente com o peso médio dos aparelhos e os limites exatos do processo.

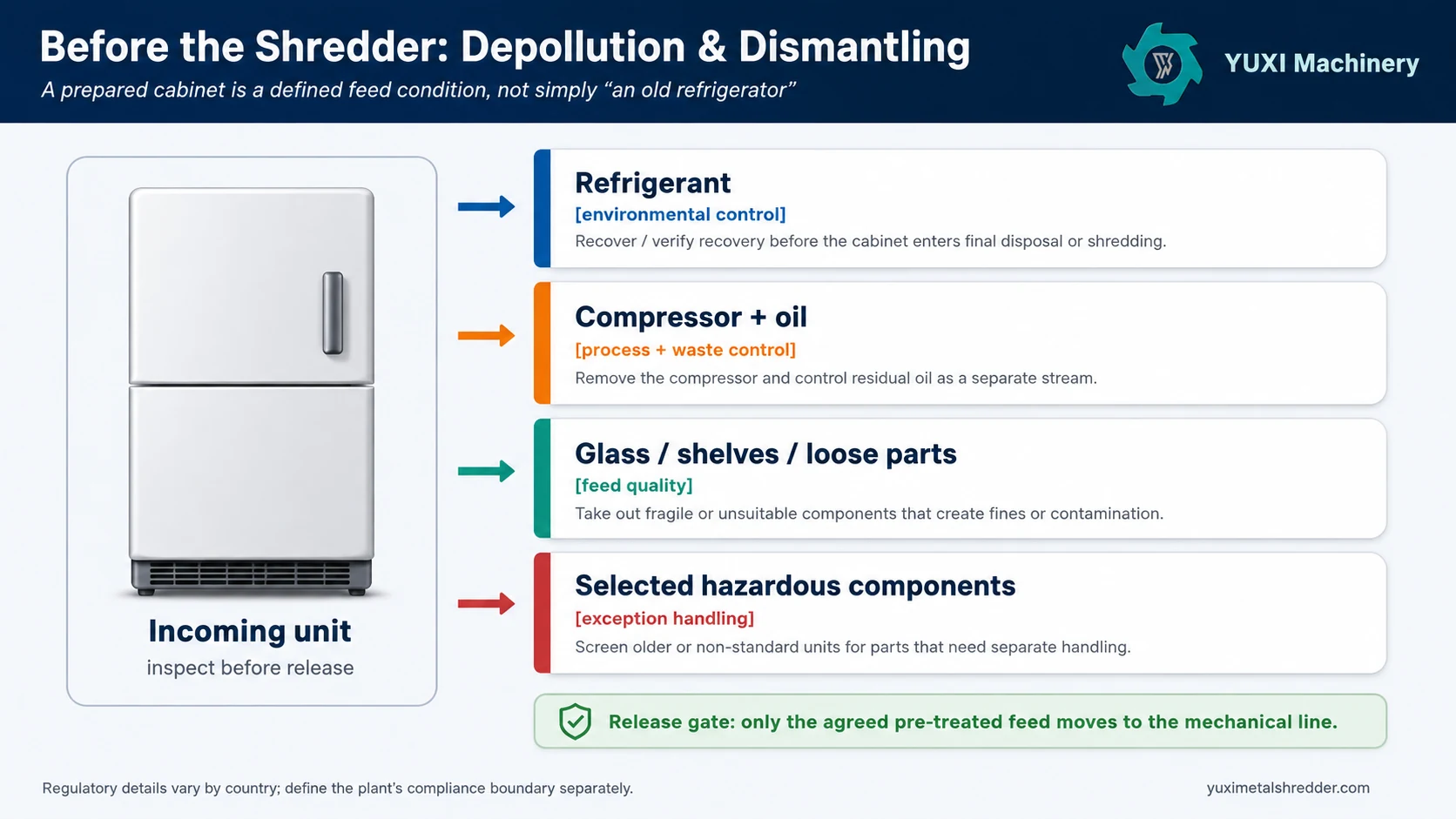

Etapa 2: Recuperação do refrigerante antes do processamento mecânico

A recuperação de refrigerante é a primeira barreira à liberação. As orientações da EPA dos EUA indicam que a Lei do Ar Limpo proíbe a liberação deliberada da maioria dos refrigerantes durante o descarte de eletrodomésticos, e que o responsável final pelo descarte deve garantir que o refrigerante seja recuperado.^[1][5] Aparelhos mais antigos podem conter refrigerantes do tipo CFC ou HCFC; modelos mais recentes podem conter HFCs; e algumas geladeiras domésticas mais novas utilizam hidrocarbonetos, como o isobutano. Uma população mista deve ser considerada como um fator a ser levado em conta no projeto, e não como uma nota de rodapé.

A sequência prática é simples de descrever, embora os detalhes relativos ao equipamento e à conformidade sejam específicos de cada local: conecte o equipamento de recuperação adequado, esvazie o circuito de resfriamento, encaminhe o refrigerante recuperado para o tratamento adequado a jusante e documente as condições da liberação antes que a unidade seja removida.

Para uma lista de verificação mais detalhada antes da trituração, consulte o guia da YUXI sobre descontaminação de geladeiras antes da trituração.

Etapa 3: Remova o compressor, o óleo e as peças inadequadas

Após o manuseio do refrigerante, o compressor é normalmente removido e o óleo residual é coletado ou tratado em uma estação específica. Isso evita que um componente denso e um fluxo de resíduos líquidos entrem na seção de trituração do gabinete. Além disso, permite que o compressor siga seu próprio percurso de recuperação.

Prateleiras de vidro, gavetas soltas, resíduos alimentares, garrafas e detritos domésticos não relacionados geralmente devem ser removidos antes da redução mecânica do tamanho. Cabos acessíveis, placas de circuito e tubos de cobre também podem ser retirados quando o ganho em valor justifica o tempo gasto com o trabalho manual. Essas não são todas obrigações equivalentes; algumas são medidas de controle ambiental, enquanto outras são escolhas de processo feitas para proteger equipamentos ou melhorar a qualidade do produto.

Aparelhos mais antigos ou incomuns exigem uma análise mais detalhada. A EPA observa que aparelhos mais antigos podem conter componentes com mercúrio, óleos contaminados e PCBs.^[1] A regra operacional correta é identificar onde essas exceções podem ocorrer e indicar à equipe de desmontagem um caminho a seguir nessas situações.

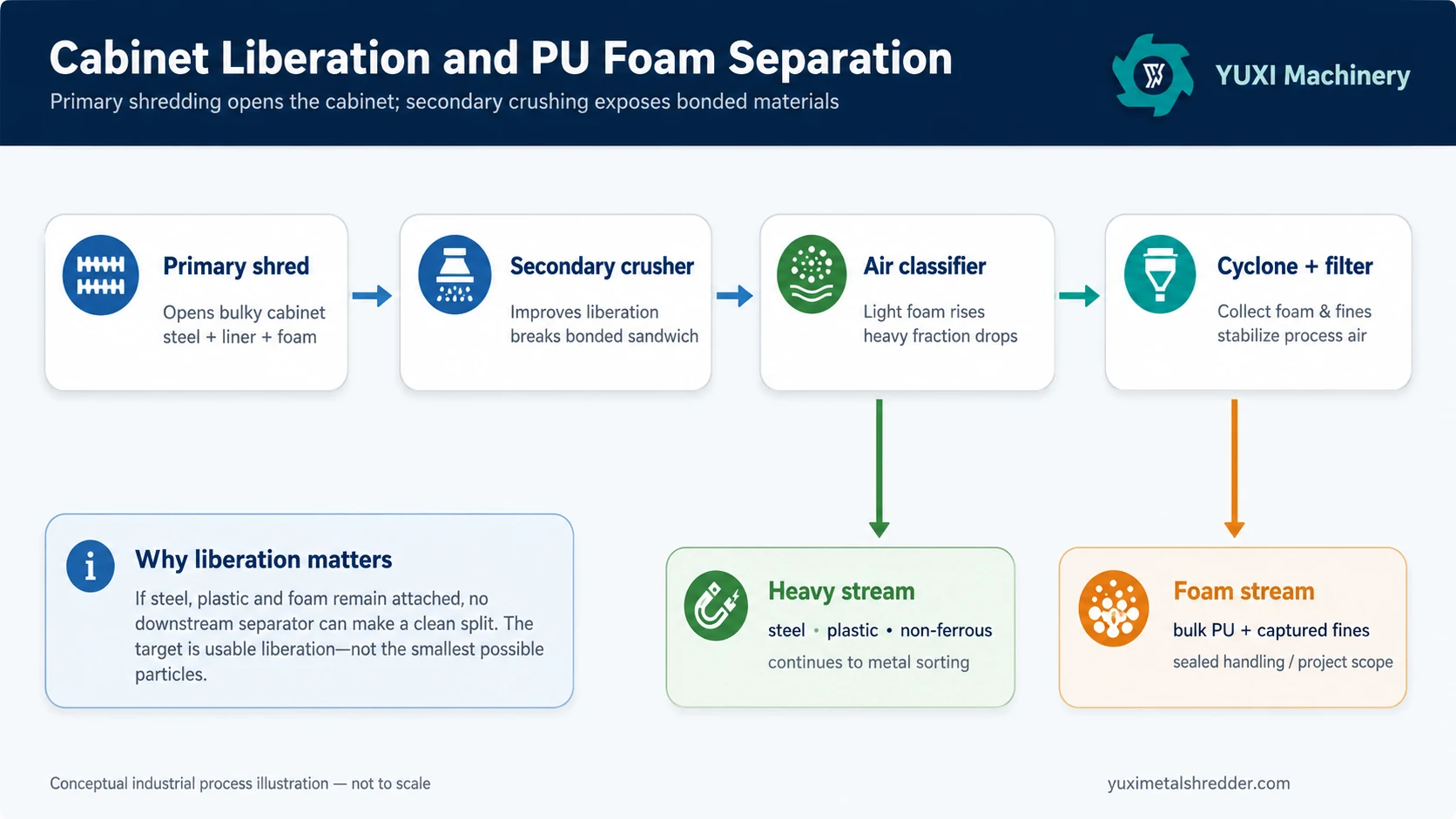

Etapa 4: A trituração primária abre o compartimento da geladeira

Assim que o corpo da geladeira atingir a condição de pré-tratamento acordada, ele pode entrar na linha mecânica. Um triturador de eixo duplo, de baixa velocidade e alto torque, é comumente utilizado para segurar o gabinete e rasgá-lo em pedaços grosseiros. A tarefa nesta etapa é a abertura, e não a separação final.

Essa distinção é importante porque o corpo de uma geladeira é uma estrutura tipo “sanduíche” colada. Chapas finas de aço, revestimento plástico e isolamento rígido de poliuretano são unidos em amplas superfícies. Se o primeiro triturador apenas dobrar o corpo em grandes feixes dobrados, os equipamentos subsequentes terão poucas chances de produzir produtos limpos. Se o material for processado em excesso, resultando em partículas finas desnecessárias, a carga de pó e a classificação nas etapas posteriores podem se tornar mais difíceis. O objetivo é obter uma saída de granulometria grossa controlada, que a máquina seguinte possa separar com eficiência.

O guia de equipamentos para reciclagem de geladeiras explica como o triturador primário, o britador secundário, o sistema de espuma e os separadores distribuem essas tarefas ao longo da linha de produção.

Etapa 5: A trituração secundária separa o aço, o plástico e a espuma

Isso rompe ainda mais a ligação entre o revestimento de aço, o revestimento interno de plástico, a tubulação e o isolamento. Essa liberação física é o que transforma um fragmento do gabinete em partículas capazes de reagir de maneira diferente ao ar, aos ímãs e às correntes parasitas.

Na prática, os problemas de separação geralmente começam aqui. Um separador magnético limpo não consegue remover a espuma de um composto de aço e espuma, pois os dois materiais ainda estão fisicamente ligados. Um separador por correntes parasitas não consegue produzir um produto não ferroso limpo se a alimentação chegar em grandes aglomerados de plástico e espuma. Antes de alterar as configurações do separador, verifique se o material foi desagregado e apresentado corretamente.

Etapa 6: Separar a espuma de PU e controlar o circuito de ar

A espuma de geladeira se comporta de maneira muito diferente da sucata metálica comum. Uma vez retirada do gabinete, ela é leve, ocupa muito espaço e pode ser facilmente levada pelo ar em movimento. Uma etapa de fluxo de ar controlado pode separar a espuma das peças mais pesadas de aço, plástico e metais não ferrosos. Ciclones e filtros, então, separam a espuma em grandes pedaços e a poeira fina do ar de processo.

O separador é apenas uma parte desse circuito. A profundidade de alimentação, o vazamento na conduta, a pressão do ventilador, a descarga do ciclone, a carga do filtro e as válvulas rotativas — todos esses fatores alteram o ponto de corte real. Se o volume de ar for insuficiente, a espuma permanece na corrente pesada. O excesso de ar pode arrastar pedaços finos de plástico ou pequenas peças metálicas para o fluxo de espuma. A operação estável resulta do equilíbrio de todo o circuito, e não da configuração do ventilador em sua frequência máxima.

Há também uma importante distinção ambiental. O refrigerante do circuito de resfriamento é recuperado na fase inicial do processo. O agente de expansão da espuma está dentro da matriz de isolamento e pode ser liberado quando a espuma é cortada ou esmagada. As orientações da EPA sobre descarte de eletrodomésticos observam que os agentes de expansão da espuma fazem parte do sistema de materiais do refrigerador e que a recuperação da espuma tem, historicamente, ido além da exigência mínima de recuperação de refrigerante nos Estados Unidos.^[1] A legislação da UE sobre resíduos de equipamentos elétricos e eletrônicos (REEE) exige que os gases presentes nas espumas e nos circuitos de refrigeração abrangidos por essa legislação sejam extraídos e tratados.^[2] Portanto, as especificações de um projeto devem indicar se incluem apenas a separação física da espuma, o manuseio da espuma em ambiente confinado ou a recuperação/tratamento específico do agente de expansão.

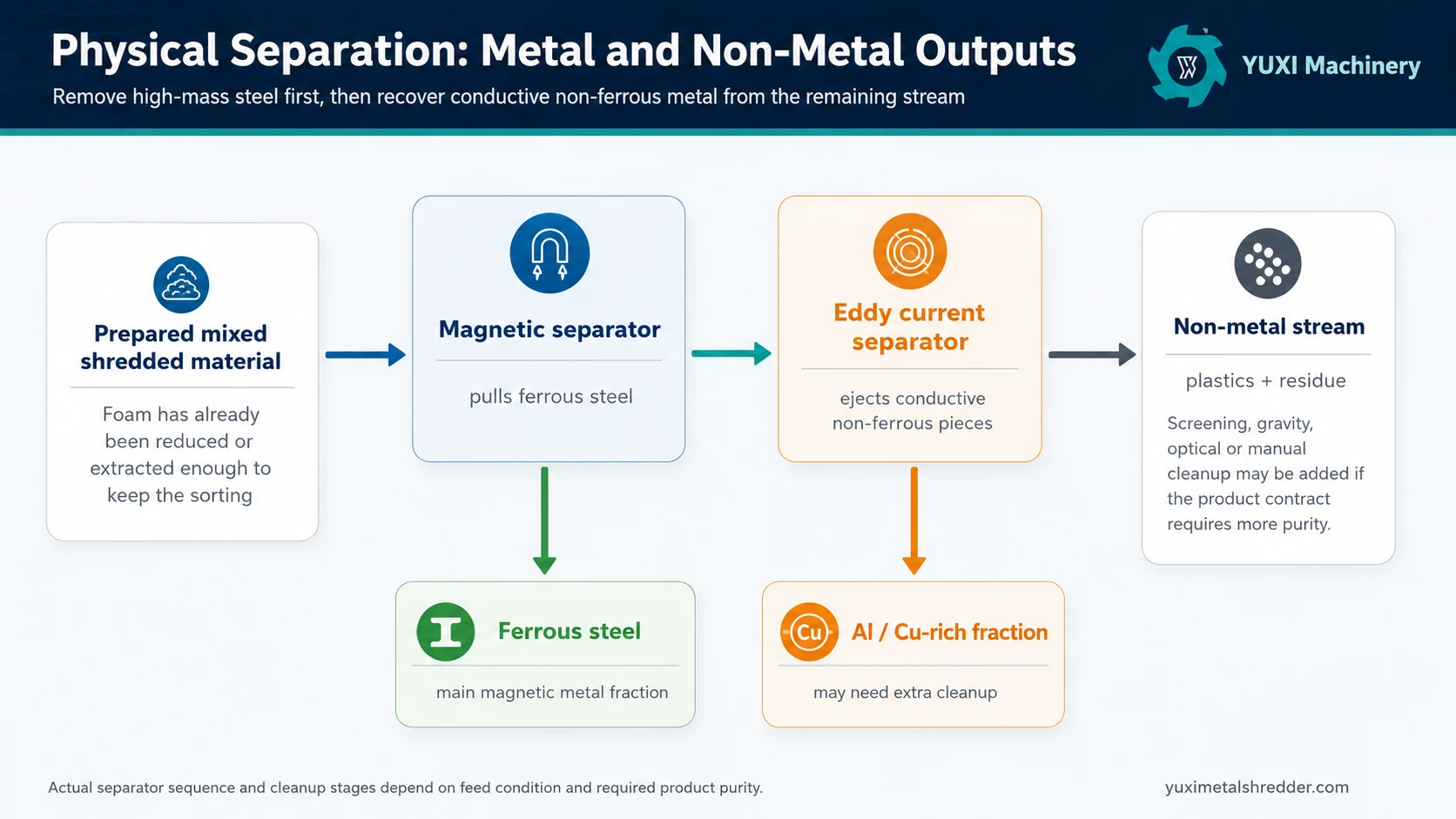

Etapa 7: Recuperação de aço ferroso por separação magnética

Após a redução da carga de espuma leve, um tambor ou ímã de banda remove a fração ferrosa. O aço é normalmente a maior fração metálica em massa; portanto, recuperá-lo logo no início simplifica todo o processo a jusante. A corrente restante é menor e não é mais dominada por chapas metálicas magnéticas.

A recuperação magnética ainda depende da forma como o material é apresentado. Uma camada espessa pode bloquear o material; uma grande variação no tamanho das partículas altera as trajetórias; e a presença de plástico ou espuma aderidos reduz a pureza aparente do produto. Uma camada de material estável e bem espalhada geralmente ajuda mais do que simplesmente especificar um ímã mais potente.

Etapa 8: Recuperar metais não ferrosos e limpar as correntes residuais

Após a remoção do aço, o material restante é encaminhado para o separador por correntes parasitas. O alumínio e o cobre são direcionados para uma corrente, enquanto os plásticos e outros materiais não metálicos seguem por outra.

Um separador por correntes de Foucault pode remover os metais não ferrosos, mas isso não significa que o material esteja totalmente classificado. Quando o tamanho do material de alimentação varia muito, o cobre e o alumínio ainda podem sair juntos. Se for necessário um produto final mais puro, talvez seja preciso adicionar outra etapa de classificação.

Que materiais são obtidos com a reciclagem de geladeiras?

Uma linha de produção bem definida gera diversos produtos diferentes, em vez de um único produto final, como uma “geladeira reciclada”. O balanço de massa exato depende do projeto do eletrodoméstico, da idade do aparelho, do que foi removido manualmente e do grau de separação realizado nas etapas posteriores do processo.

A página atual da EPA sobre descarte de eletrodomésticos destaca que, em princípio, quase todos os materiais dos refrigeradores podem ser reciclados, incluindo a estrutura metálica, o refrigerante, o óleo do compressor e o agente expansor da espuma; ela também ressalta que o tratamento prático do vidro, dos plásticos e da espuma varia de acordo com a instalação e o programa.^[1] Para a aquisição de equipamentos, é, portanto, mais seguro especificar os fluxos de saída reais e as metas de limpeza do que basear-se em uma única “percentagem de reciclagem” universal.”

A taxa de reciclagem, a taxa de recuperação e a pureza do produto são valores distintos

• Taxa de recuperação pergunta qual a quantidade do material-alvo que é capturada na corrente pretendida.
• Pureza do produto pergunta qual a proporção desse fluxo que realmente corresponde ao material alvo.
• Taxa de reciclagem pode se referir à parcela da massa total dos eletrodomésticos encaminhada para reciclagem, em vez de para descarte, dependendo do método de relato.

Uma linha de produção pode apresentar alta recuperação de aço, mas produzir um produto de aço contaminado com espuma e plástico. Ela também pode produzir material não ferroso muito limpo, mas com perda excessiva de alumínio no resíduo. Um teste de aceitação de fábrica eficaz verifica ambos os lados do corte: o que o produto contém e o que permanece na linha de rejeitos.

Como o tipo de geladeira influencia o processo de reciclagem

As instalações industriais raramente recebem um único modelo padronizado de refrigerador. As unidades mais antigas podem apresentar diferenças na composição química do refrigerante e da espuma isolante; os eletrodomésticos mais novos podem utilizar refrigerantes de hidrocarbonetos inflamáveis; os freezers podem ter maior espessura de isolamento; e os grandes armários comerciais podem apresentar variações na geometria do sistema de elevação e da alimentação do triturador.

Essa variação é uma das razões pelas quais o plano de segurança deve fazer parte do projeto do processo. A identificação do refrigerante, a ventilação, o monitoramento de gases, o controle de ignição, o gerenciamento de poeira e os intertravamentos precisam estar de acordo com a população real que será atendida e com os requisitos locais. O guia separado da YUXI sobre segurança em usinas de reciclagem de geladeiras aborda as principais camadas de controle com mais detalhes.

Não considere a expressão “geladeira completa” como uma especificação única do equipamento. Uma cotação deve indicar os tipos de aparelhos permitidos, o tamanho máximo do compartimento, a massa média, as condições na entrada da linha mecânica e os itens excluídos. Isso transforma a expressão, que era apenas um slogan de marketing, em um contrato de engenharia.

Quanto tempo leva a reciclagem de refrigeradores industriais?

Na verdade, não existe um tempo de ciclo padrão para um único refrigerador, pois uma fábrica industrial não os processa um por um. O recebimento e a descontaminação são geralmente medidos por contagem de unidades, enquanto a trituração e a separação operam como etapas de fluxo contínuo de material. Um gabinete pode passar rapidamente pela seção mecânica, mas a produtividade total da fábrica ainda pode ser limitada pela recuperação do refrigerante, desmontagem manual, trituração secundária, coleta de espuma ou troca de recipientes.

Para o planejamento de capacidade, indique tanto as unidades por hora quanto as toneladas por hora e, em seguida, especifique se esses números se referem a aparelhos completos que entram nas instalações ou a gabinetes pré-tratados que entram no triturador. A YUXI’s Guia de capacidade de reciclagem de geladeiras explica por que esses dois valores de capacidade devem sempre andar juntos.

Erros comuns no processo que devem ser evitados

Enviar geladeiras inteiras diretamente para a trituradora

A capacidade mecânica de encaixar em um gabinete não é o mesmo que um processo seguro ou em conformidade. O refrigerante, o óleo e os componentes especificados precisam seguir um percurso definido a montante.

Tentando corrigir a baixa liberação com separadores mais resistentes

Se o aço, o plástico e a espuma continuarem presos, isso significa que o separador está tendo que resolver um problema mecânico. Verifique primeiro a transferência entre o triturador e o britador secundário.

Tratar a separação da espuma como “ventilador + duto”

O equilíbrio do ar depende de todo o circuito: classificador, ciclone, filtros, perdas nas condutas, vedações de descarga e carga de alimentação. Qualquer um desses elementos pode alterar o ponto de separação.

Comparando os números de capacidade com diferentes limites de alimentação

Oitenta eletrodomésticos completos por hora e oitenta gabinetes evacuados por hora não são a mesma coisa. O primeiro inclui mão de obra e equipamentos para a remoção de resíduos na fase inicial.

Citar um valor de pureza sem indicar o método de amostragem

Defina o nome do produto, o ponto de amostragem, a massa da amostra, a duração do teste e como o arrastamento é medido.

O que deve ser especificado ao adquirir uma linha de reciclagem de geladeiras?

O triturador é dimensionado com base no maior gabinete preparado e na produção primária necessária. O moinho é dimensionado com base na carga de liberação. O sistema de ar é dimensionado com base na carga de espuma e poeira. Os estágios magnéticos e de correntes parasitas são dimensionados com base na massa e na distribuição granulométrica que receberão efetivamente.

Perguntas frequentes: Como as geladeiras são recicladas?

Referências

1. Agência de Proteção Ambiental dos EUA (EPA) — descarte de eletrodomésticos.
2. EUR-Lex — Anexo VII da Diretiva WEEE.
3. Garcia et al. — estudo sobre a recuperação de materiais de geladeiras.
4. Park et al. — estudo sobre a separação de resíduos para reciclagem de geladeiras.
5. Agência de Proteção Ambiental dos EUA (EPA) — Perguntas frequentes para consumidores de refrigerantes.
