Cómo separar el cobre y el aluminio de los radiadores de desecho

Separar el cobre y el aluminio de los radiadores de desecho solo resulta sencillo cuando el propio radiador tiene una estructura sencilla. Una bobina de aire acondicionado limpia y plana, con tubos de cobre y aletas de aluminio, a menudo se puede cortar y desmontar mecánicamente. Un radiador de coche deformado, un intercambiador de calor empaquetado o un lote mixto con estructuras de acero, depósitos de plástico y suciedad suponen un trabajo diferente: primero hay que liberar los metales mediante una trituración controlada; a continuación, se retira el hierro por medios magnéticos y las fracciones restantes se clasifican según su comportamiento físico.

Empieza por averiguar qué hay realmente en el radiador

La frase radiador de desguace abarca varios materiales que no deben mezclarse automáticamente en una misma especificación de compra. El condensador o el evaporador de un aparato de aire acondicionado pueden tener tubos de cobre unidos mecánicamente a aletas finas de aluminio. Muchos radiadores de automóvil modernos son principalmente de aluminio con depósitos extremos de plástico. Las unidades más antiguas o de uso intensivo pueden incluir en el mismo conjunto elementos de cobre o latón. Los intercambiadores de calor totalmente de aluminio suponen otra opción.

De YUXI Línea de reciclaje de radiadores de cobre y aluminio Se ha diseñado en función de esta variabilidad: la composición del material de alimentación, la deformación, el hierro adherido, el plástico y el producto final deseado influyen en la configuración necesaria. Por lo tanto, la cuestión inmediata en cuanto a la separación no es “¿cobre o aluminio?”, sino “¿están presentes ambos metales?, ¿están unidos físicamente entre sí? y ¿qué más hay adherido?”.”

Método 1: Limpieza a fondo de radiadores de tubos de cobre y aletas de aluminio

En el caso de las bobinas de aire acondicionado intactas, la opción más sencilla puede ser también la mejor. El núcleo se corta a un tamaño que quepa en la máquina peladora y, a continuación, se introduce en ella de manera que la cuchilla o el mecanismo de separación separe el tubo de cobre del conjunto de aletas de aluminio. El cobre queda relativamente grueso, mientras que el aluminio se separa en forma de aletas o de bloques.

Esta ruta presenta una ventaja importante: evita que el metal limpio se convierta en residuos finos innecesarios. Además, permite que el producto sea fácil de inspeccionar. Sin embargo, el margen de tolerancia de la materia prima es reducido. Las descripciones de los productos de las máquinas de pelado suelen indicar que estas unidades funcionan mejor con sin deformaciones, dimensionalmente estable Los radiadores suelen diseñarse en función de distancias específicas entre los centros de los tubos. Es posible que un radiador que haya sido aplastado por una pinza o compactado para su transporte ya no quede alineado con el mecanismo de desmontaje. ^[1]

En la práctica, el desmontaje funciona bien cuando la empresa de reciclaje controla el material que recibe. La situación se complica cuando el centro de recogida compra chatarra mixta por peso y no puede garantizar la forma de las piezas. Si esta es la decisión que debes tomar, el sistema actual Máquina separadora de radiadores frente a línea de reciclaje En esta guía se comparan ambos ámbitos de aplicación de los equipos con mayor detalle.

Método 2: Separar y clasificar los restos de radiadores deformados o mezclados

Cuando los tubos de cobre y las aletas de aluminio se aplastan juntos, la separación se enfrenta a un problema diferente: los metales siguen unidos mecánicamente. Ni una mesa de aire, ni un imán ni ningún otro separador pueden clasificar una pieza compuesta como dos productos puros. El proceso debe, en primer lugar, desmontar el conjunto y romper las uniones hasta que el cobre, el aluminio, el acero y el material ligero se comporten como partículas individuales.

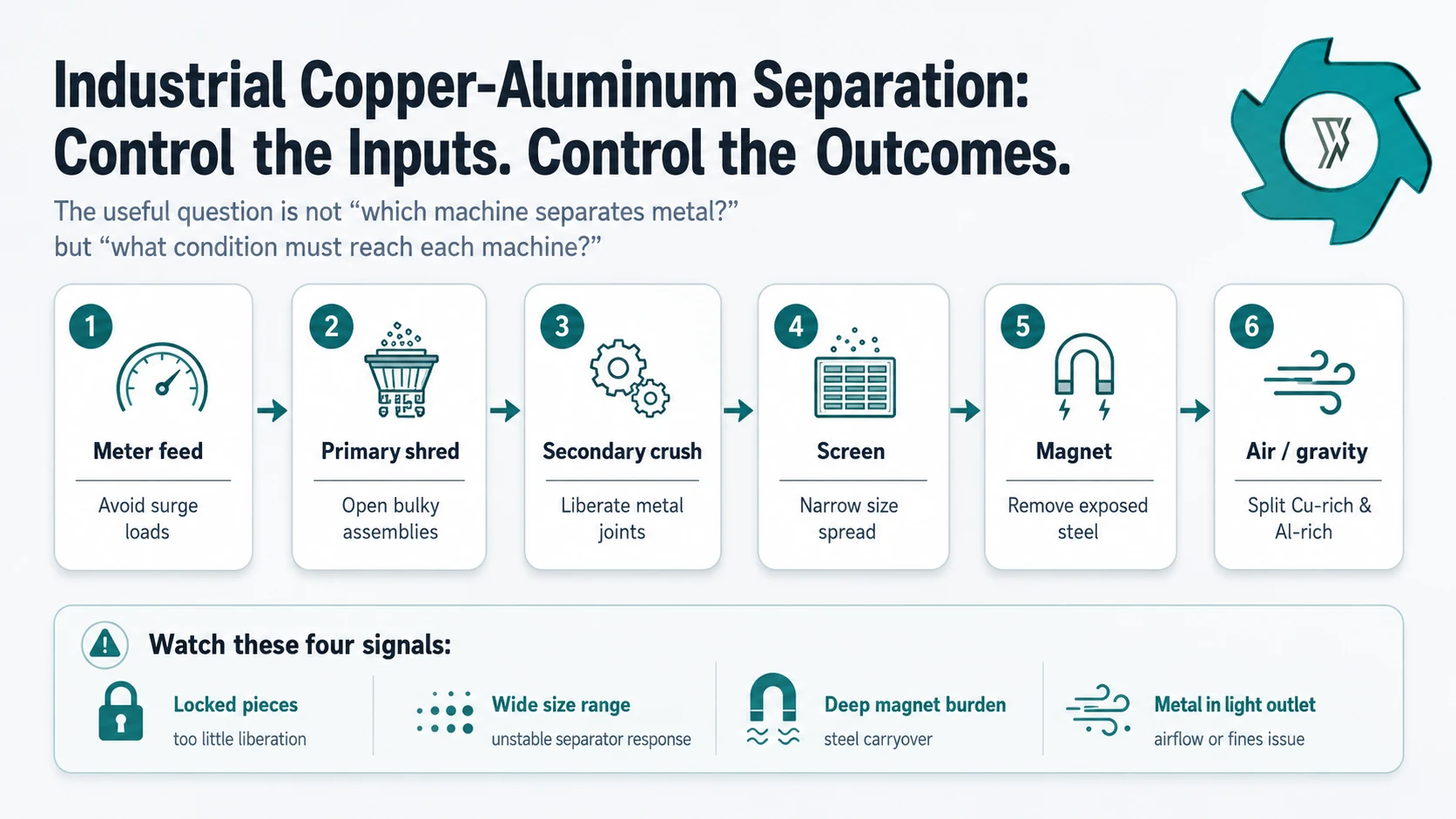

Un proceso completo suele incluir una alimentación controlada, una trituración primaria a baja velocidad, una trituración secundaria y cribado, la eliminación magnética y, a continuación, una etapa de separación de metales no ferrosos basada en el aire o en la gravedad específica. Esta es también la lógica que se publica en la página principal de YUXI. El objetivo de la trituradora no es la pureza final, sino hacer que los radiadores voluminosos sean manejables. La trituradora secundaria se encarga en mayor medida de la liberación. A continuación, el cribado reduce la distribución granulométrica para que el separador final no tenga que comparar un fragmento grande de cobre con polvo de papel de aluminio en el mismo lecho.

1. Instalar un contador en la tubería de alimentación del radiador, antes de la trituradora

Los radiadores son voluminosos en relación con su masa y pueden solaparse o encajarse unos dentro de otros. Una cinta transportadora que se carga de forma intermitente puede hacer que la trituradora alterne entre un funcionamiento en vacío y una sobrecarga, mientras que el separador situado más adelante se enfrenta a un lecho pulsante. Normalmente preferimos una alimentación monótona y constante a una demostración espectacular de picos de rendimiento. Una dosificación estable permite que cada etapa posterior realice su trabajo de forma más repetible.

2. Utiliza el triturado primario para abrir el conjunto

La trituradora primaria debe reducir todo el radiador a trozos que puedan ser transportados y admitidos por la trituradora secundaria. No es necesario —ni suele ser conveniente— obtener trozos lo más pequeños posible en esta fase. Triturar en exceso el aluminio fino puede generar más partículas finas antes de que se haya separado realmente la unión entre el cobre y el aluminio.

3. Deja que la trituración secundaria se encargue de la liberación

En este caso, el objetivo pasa de “reducirlo de tamaño” a “romper las uniones materiales restantes”. Fíjate en el material de descarga, en lugar de centrarte únicamente en la abertura de la criba. Si un gran porcentaje de las piezas sigue conteniendo tubos de cobre con aletas de aluminio adheridas, el separador final heredará ese problema.

La secuencia mecánica general se explica en la página web de proceso de reciclaje de radiadores guía.

4. Realiza una selección previa antes de recurrir a la gravedad o al flujo de aire para realizar un trabajo de precisión

El cobre es mucho más denso que el aluminio: según las constantes de los materiales del NIST, el cobre tiene una densidad de aproximadamente 8,960 g/cm³ y el aluminio, de aproximadamente 2,699 g/cm³. Esa diferencia de densidad resulta útil, pero las partículas tamaño y forma Sigue controlando cómo se comportan los fragmentos en el flujo de aire y sobre una superficie de separación vibratoria. Una mezcla variada compuesta por hilos largos de cobre, láminas planas de aluminio, piezas gruesas y polvo muy fino no responderá de forma tan clara como una fracción cribada. ^[2]

Este es un error habitual durante la puesta en marcha. El operario observa la presencia de aluminio en la salida rica en cobre y aumenta inmediatamente el flujo de aire. El síntoma cambia, pero entonces el metal empieza a salir junto con el residuo ligero. Antes de modificar los ajustes, comprueba primero si el separador está recibiendo el rango de tamaño de partículas para el que fue diseñado.

5. Retira la plancha solo después de que haya estado expuesta

Los marcos de acero, los tornillos y las abrazaderas solo pueden ser captados fácilmente por un imán una vez que la trituradora los ha separado de la estructura del radiador. La profundidad de alimentación también es importante. Un imán enterrado bajo un lecho profundo y irregular puede dejar acero en el flujo de metales no ferrosos, incluso cuando el propio imán sea lo suficientemente potente.

6. Separar las fracciones ricas en cobre y las ricas en aluminio

Una vez eliminado el hierro y controlado el rango de tamaños, la separación por gravedad específica o por aire puede aprovechar las diferencias en masa, densidad, forma y comportamiento en suspensión de las partículas restantes. El ajuste correcto depende de la materia prima concreta. No existe un “porcentaje de flujo de aire” universal válido que pueda aplicarse de un lote de radiadores a otro.

Por qué la liberación es más importante que una reivindicación de pureza

Los compradores suelen preguntar una cosa: “¿Qué grado de pureza puede alcanzar la máquina?”. Parece una pregunta lógica, pero en realidad esconde dos cuestiones distintas. En primer lugar, ¿están realmente separados el cobre y el aluminio? En segundo lugar, una vez separados, ¿qué proporción de cada metal llega a la salida correcta?

Un producto puede parecer limpio en una fotografía y, sin embargo, perder cobre valioso en la fracción de aluminio o aluminio en el residuo ligero. Hemos comprobado que tres controles en planta son más reveladores que un único dato sobre la pureza:

• Piezas bloqueadas: Toma una muestra de la salida de la trituradora y comprueba si hay cobre que aún esté adherido al aluminio.
• Contaminación cruzada: Toma muestras de ambos puntos de venta de metales no ferrosos, no solo del que tenga mejor aspecto.
• Pérdida de metal: examinar los residuos ligeros y el producto ferroso para detectar si contienen cobre o aluminio recuperables.

Esas comprobaciones también te indican dónde hay que realizar ajustes. Si es habitual que se produzcan piezas atascadas, es poco probable que cambiar el separador por gravedad solucione la causa principal. Si la liberación es buena, pero el cobre sigue adhiriéndose al aluminio, conviene prestar atención al rango de tamaño de las partículas, a la profundidad de alimentación o a la configuración del separador.

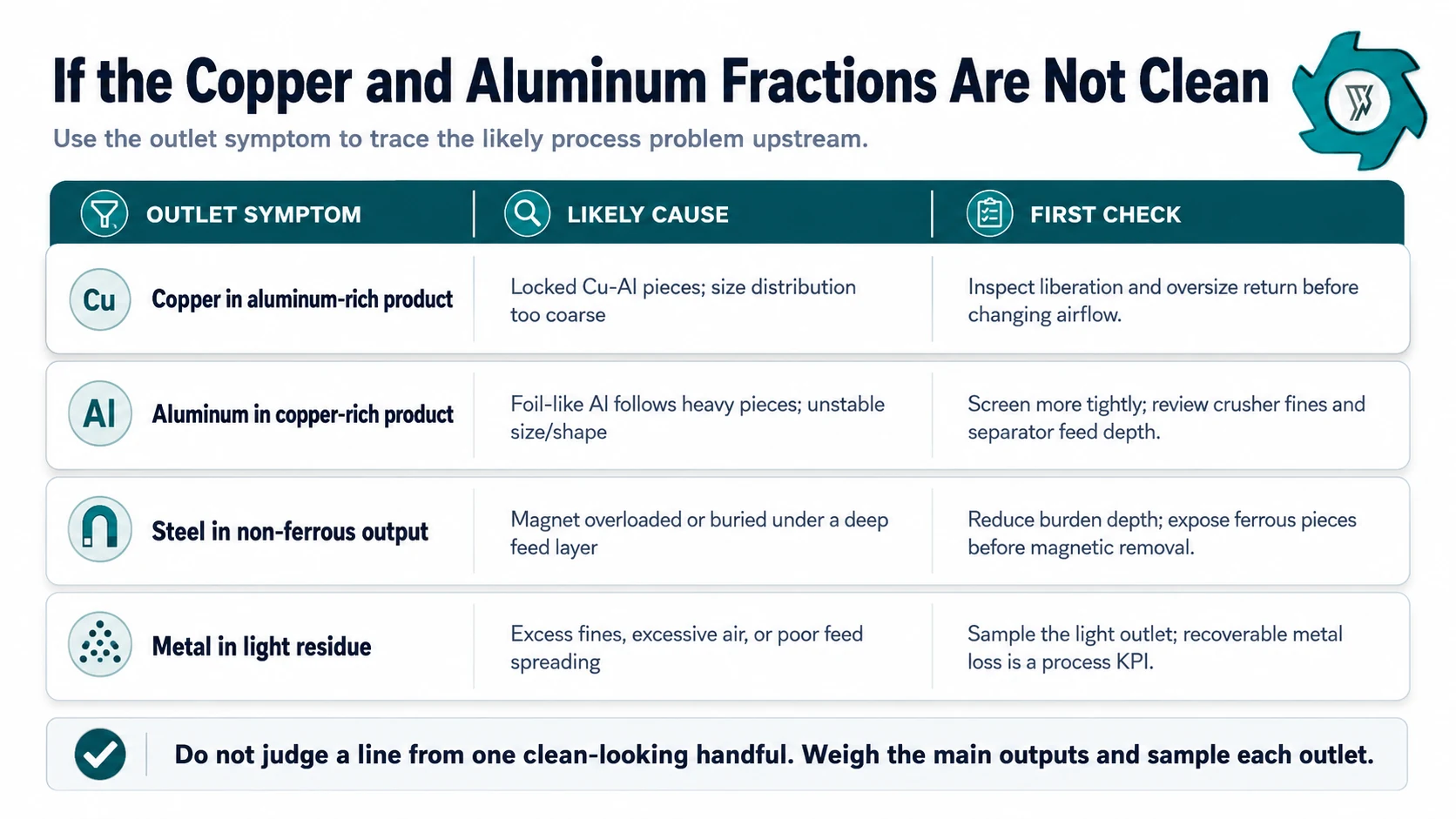

Solución de problemas relacionados con la contaminación cruzada entre el cobre y el aluminio

Cada radiador requiere unos objetivos de separación distintos

Condensadores y serpentines evaporadores de aire acondicionado

Si el núcleo está liso y limpio, el desmontaje permite conservar los fragmentos gruesos de tubos de cobre y aletas de aluminio con relativamente poco trabajo posterior. Una vez que esas bobinas se han doblado, se han contaminado con aceite, se han mezclado con piezas de la carcasa de acero o se han embalado, resulta más fácil automatizar el proceso completo de la línea.

Radiadores de coche

No des por sentado que todos los radiadores de coche contienen una valiosa red de tubos de cobre. Muchos modelos modernos son de aluminio con depósitos de plástico, mientras que los más antiguos y los de uso intensivo pueden estar fabricados con otros materiales. El Guía sobre máquinas de reciclaje de radiadores de coche explica esas diferencias de construcción y por qué una suposición errónea sobre el material puede llevar a elegir un separador inadecuado.

Intercambiadores de calor de diversos tipos y chatarra de obra

Aquí es donde una línea completa demuestra su utilidad. El sistema puede tolerar una mayor variación en la alimentación, pero el operario sigue teniendo que estar atento a los cambios que se producen. Un lote con más accesorios de acero cargará el imán de forma diferente. Un lote con más material de aletas finas puede generar una cantidad diferente de fracción ligera. Un lote con piezas de cobre o latón modificará la salida de materiales no ferrosos pesados. Los ajustes deben adaptarse al material, no al calendario.

La separación manual sigue teniendo su lugar: en volúmenes reducidos

Técnicamente, no hay ningún inconveniente en el desmontaje manual cuando el volumen es reducido, se dispone de mano de obra y el radiador es fácil de manipular. Un trabajador puede retirar los depósitos de plástico y los bastidores de acero, y vender el núcleo limpio sin necesidad de adquirir una línea de procesamiento completa. La rentabilidad cambia cuando el material llega de forma continua o cuando las unidades están sucias, deformadas y presentan irregularidades.

El error es considerar que el trabajo manual es “gratis”. Clasificar, cortar, girar el núcleo para alinear la separación entre los tubos, descartar las piezas inadecuadas y limpiar el lugar de trabajo son tareas que requieren tiempo. Para realizar una comparación seria, hay que registrar los kilogramos procesados por hora de trabajo remunerada y el porcentaje de radiadores entrantes que requieren un proceso diferente. Esa cifra aclara mucho más la decisión entre el método manual y el mecánico.

Pretratamiento previo a la separación mecánica

El reciclaje mecánico solo debe iniciarse una vez que el radiador sea seguro para su procesamiento. Vacíe el líquido refrigerante o el aceite sin residuos, retire los componentes que mantengan presión y mantenga los artículos peligrosos no relacionados fuera de la trituradora. Los documentos de la EPA sobre la gestión de residuos automovilísticos e industriales fomentan el reciclaje del anticongelante usado y señalan que los requisitos de manipulación pueden depender de las características de los residuos y de la normativa local. ^[3]

Desde el punto de vista de la maquinaria, los líquidos plantean un problema práctico incluso antes de tener en cuenta las normas de cumplimiento. Esparcen la suciedad por las cintas transportadoras, alteran el comportamiento del material fino, complican la recogida de polvo y dificultan la limpieza.

El reciclaje de radiadores también combina cintas transportadoras, equipos de corte y trituración de alta energía. Las directrices de la OSHA sobre el reciclaje de chatarra destacan la maquinaria en movimiento, los arranques inesperados, los riesgos de incendio o explosión y el polvo combustible entre los peligros que deben controlarse en estas instalaciones. El aluminio fino reviste especial importancia: un material que, en forma de lámina sólida, es difícil de inflamar, puede comportarse de manera muy diferente cuando se convierte en polvo fino disperso. ^[4]

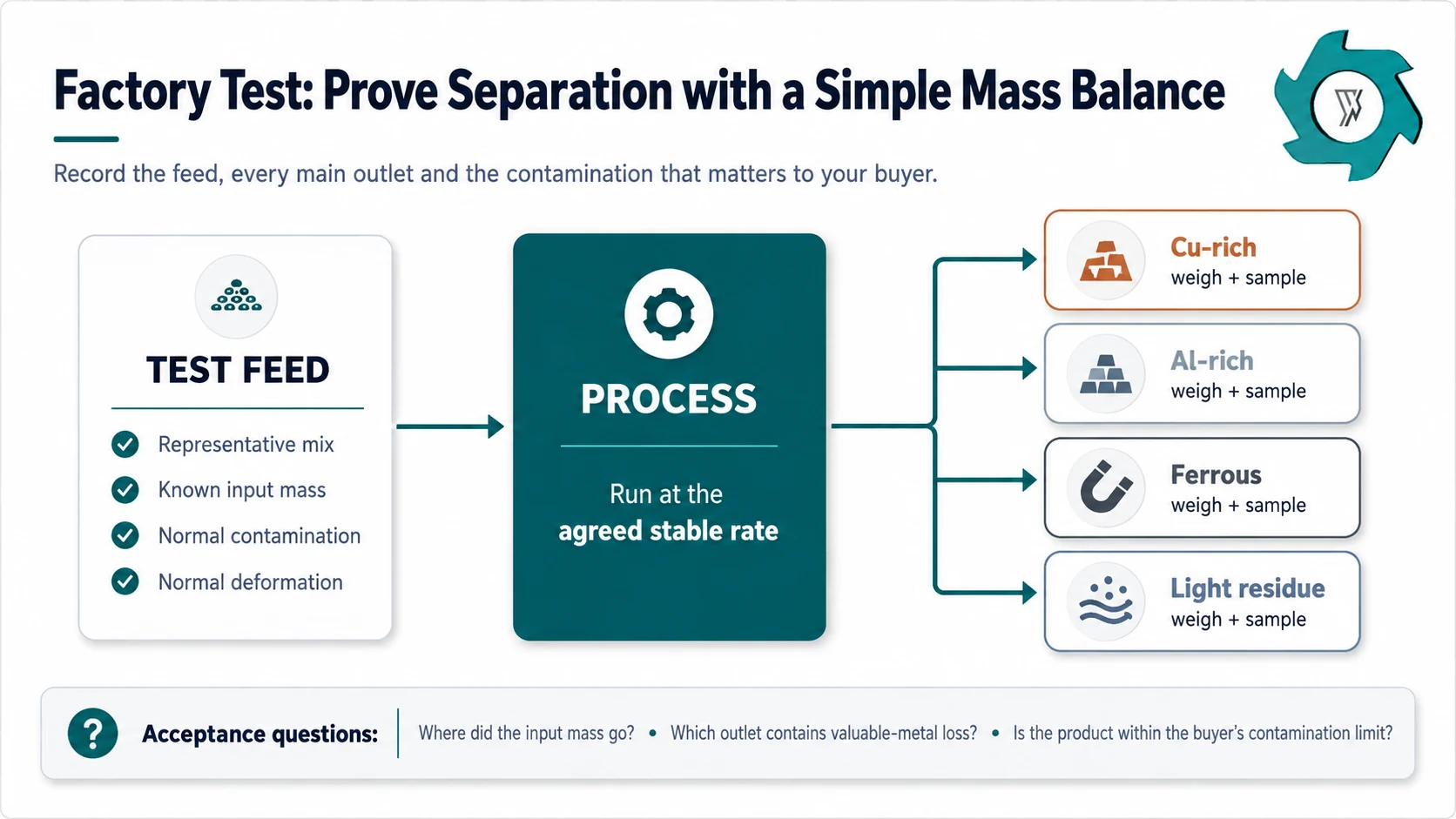

Cómo comprobar si la línea de separación funciona realmente

En una prueba de fábrica se debe utilizar el material que se compra habitualmente, no el radiador más limpio disponible para la demostración. Se debe incluir la mezcla habitual de unidades deformadas, abrazaderas de acero, accesorios de plástico y cualquier material que contenga cobre y que vaya a incorporarse realmente a la producción. A continuación, se deben pesar los materiales de entrada y los principales productos resultantes.

Para un balance de masa básico:

1. Anota la masa total de la ración de prueba y describe la composición del material.
2. Ejecutar en el entorno propuesto estable velocidad, no solo la máxima en ráfagas cortas.
3. Pesar los residuos ricos en cobre, ricos en aluminio, ferrosos y ligeros.
4. Analiza cada punto de venta para detectar la contaminación que afecta a su valor de venta.
5. Anota los casos de recirculación, paradas, atascos y selección manual que se produzcan durante la prueba.

Los resultados principales deberían coincidir, a grandes rasgos, con los datos de entrada. Si no es así, hay que preguntarse dónde ha ido a parar la masa que falta: si se ha acumulado en forma de polvo, si se ha retenido material, si hay material de gran tamaño sin pesar o si se ha desviado por otra salida. Una pila de cobre reluciente no es prueba suficiente para tomar una decisión sobre la adquisición de maquinaria pesada.

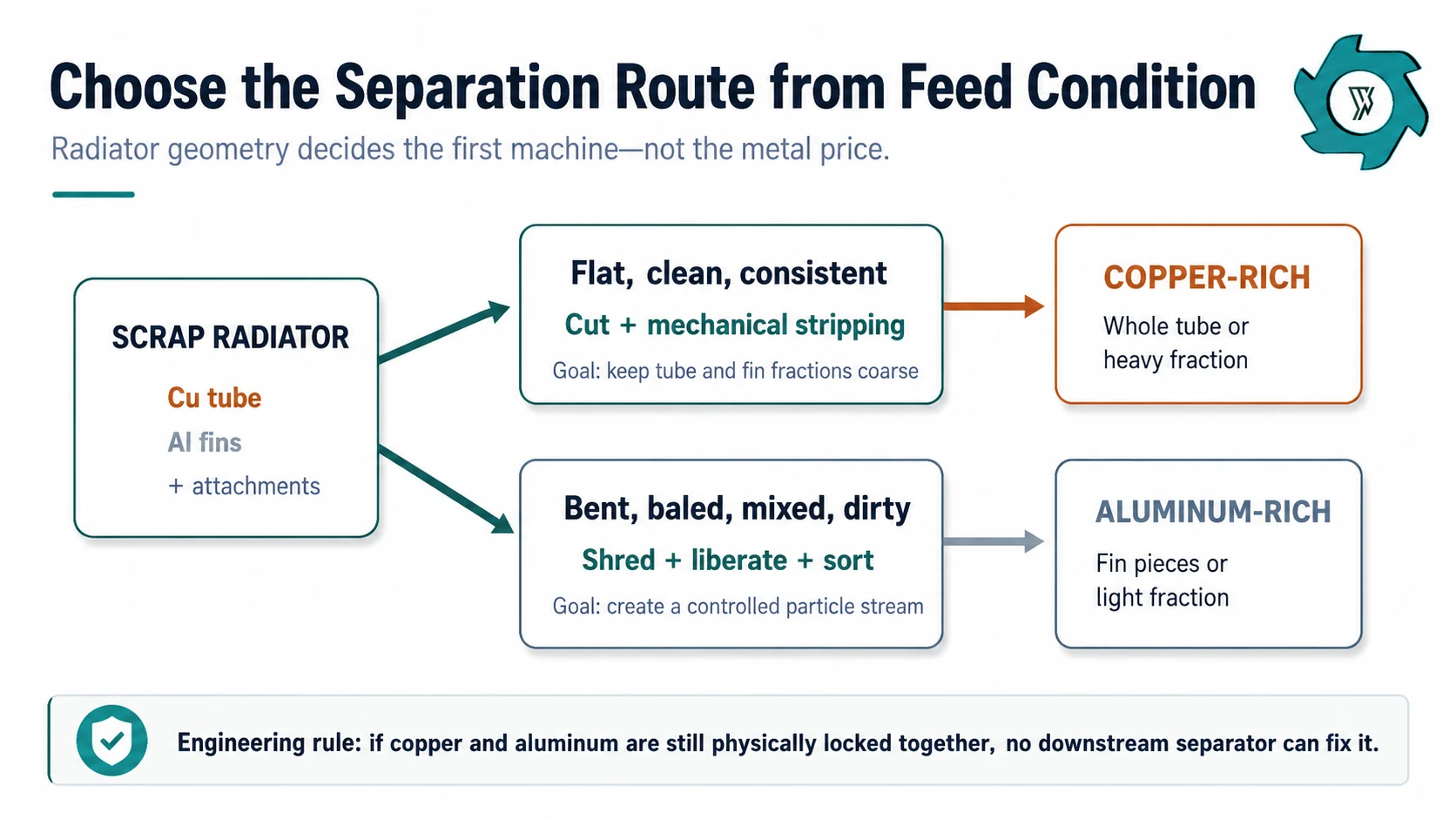

¿Qué método de separación deberías elegir?

Para realizar la compra, redacta primero la ficha técnica: fotos representativas, porcentaje de los distintos tipos de radiadores, dimensiones normales y máximas, si el material está suelto o en fardos, si lleva acero o plástico adherido, líquidos residuales, toneladas objetivo por hora y las fracciones que deseas vender. La página web del Guía para la elección de tuberías de radiador ofrece el marco general de la solicitud de presupuesto.

Qué preguntar a un proveedor antes de comprar

Una oferta útil debe ir más allá de la potencia del motor y la capacidad nominal. Pregunta qué estado del radiador admite la línea, qué preparación se requiere, en qué etapa se produce la separación del cobre y el aluminio, cuál es el rango de tamaño de partículas controlado antes de la separación final, cómo se eliminan los materiales ferrosos, qué ocurre con el material sobredimensionado y cómo se medirá la calidad del producto final en la prueba de aceptación en fábrica.

También recomendamos solicitar las normas de rechazo. ¿Qué es lo que nunca debe entrar en la línea? ¿Qué cantidad de acero estructural adherido se considera aceptable? ¿Se puede alimentar directamente un radiador empaquetado o es necesario abrirlo primero? Esas respuestas evitan una disputa habitual en la que el equipo funciona con la muestra del proveedor, pero la alimentación habitual de la planta no se ajusta a los criterios de ensayo.

Resumen: Separar los metales resolviendo primero el problema de la materia prima

Existen dos métodos mecánicos prácticos para separar el cobre y el aluminio de los radiadores de desecho. Los núcleos limpios y planos, formados por tubos de cobre y aletas de aluminio, a menudo pueden cortarse y pelarse directamente. Los radiadores mezclados, doblados o deformados suelen requerir una trituración primaria, una separación secundaria, un cribado controlado, una separación magnética y, posteriormente, una separación por gravedad o por aire.

Es fácil pasar por alto un aspecto técnico importante: el separador final no puede corregir una unión entre cobre y aluminio que nunca se ha roto. Comprueba la liberación, el tamaño de las partículas, la profundidad de alimentación y la pérdida de metal antes de obsesionarte con una única cifra de “pureza”. A continuación, verifica la línea propuesta con un lote representativo y un sencillo balance de masas.

PREGUNTAS FRECUENTES

Referencias

1. Gomine Recycling Machinery — Máquina separadora de radiadores. Se utiliza únicamente para verificar las limitaciones típicas de avance de las máquinas de decapado.
2. NIST — Coeficientes de atenuación de masas por rayos X, Tabla 1. Instituto Nacional de Estándares y Tecnología de EE. UU.
3. Agencia de Protección Ambiental de EE. UU. (EPA) — Residuos habituales generados por los sectores industriales.
4. OSHA de EE. UU. — Reciclaje de chatarra.
