Es fácil subestimar el aislamiento de poliuretano cuando una línea de reciclaje de frigoríficos aún figura en el diagrama de flujo. Parece un subproducto sin importancia. Sin embargo, una vez que la línea está en funcionamiento, la espuma puede convertirse en el material que determine si la trituradora secundaria, el separador de aire, el ciclón, el filtro y el sistema de descarga funcionan como un proceso estable o como cinco máquinas independientes que se interfieren entre sí.
De YUXI línea de reciclaje de residuos de frigoríficos Realiza la extracción de espuma tras la apertura del armario y la liberación secundaria, y luego la combina con la recogida de polvo y la separación de metales posterior.
En esta guía
- Dónde se aplica la separación de espuma
- Liberación previa a la separación de gases
- Cómo funciona realmente la separación del flujo de aire
- Equipos que forman el circuito de espuma
- El control del polvo forma parte del separador
- La gestión de los agentes espumantes es un ámbito independiente
- Diseño para grupos mixtos de usuarios de frigoríficos
- Supervisión, enclavamientos y paradas
- ¿Qué ocurre con la espuma recuperada?
- Comprobaciones de FAT y puesta en servicio
- Qué incluir en la solicitud de presupuesto
El papel de la separación de espuma de poliuretano en una línea de reciclaje de frigoríficos
La separación de la espuma no comienza cuando se pone en marcha el ventilador. Comienza en la fase previa, dependiendo del estado del cuerpo del frigorífico al entrar en la sección mecánica. Ya deben haberse definido la recuperación del refrigerante, la retirada del compresor, la gestión del aceite y la eliminación de las piezas sueltas no aptas. Las directrices de la EPA sobre la eliminación de electrodomésticos describen igualmente la recuperación del refrigerante y la retirada de componentes peligrosos antes de que los electrodomésticos, una vez evacuados, sean triturados. [1]
El circuito de refrigeración se trata durante el proceso de descontaminación. En muchas vías de reciclaje mecánico, la espuma permanece dentro de la carcasa y se libera posteriormente, cuando se abren la chapa de acero, el revestimiento de plástico y el aislamiento. Nuestra guía específica sobre Descontaminación de frigoríficos antes de su trituración trata el límite superior con más detalle.
Un atajo de ingeniería que causa problemas: indicar “separador de espuma + colector de polvo” como dos partidas distintas sin un balance de aire de proceso. En la práctica, el ventilador, los conductos, el clasificador, el ciclón, el filtro y las válvulas rotativas influyen en la presión y el caudal que se registran en el punto de separación.
La liberación precede a la separación por aire
La carcasa de un frigorífico es una estructura tipo sándwich. El acero fino, el revestimiento de plástico y el aislamiento rígido de poliuretano no se desprenden como partículas sueltas cuando la carcasa entra en la trituradora. La reducción primaria del tamaño abre la estructura, pero normalmente es la trituración secundaria o el impacto lo que deja al descubierto una mayor superficie de espuma y rompe la unión entre los materiales.
El separador de aire solo puede actuar sobre el material que se ha liberado. Si la trituradora deja intactos los grandes “sándwiches” de acero y espuma, aumentar la succión podría desplazar toda la pieza compuesta en lugar de separarla. En el otro extremo, una trituración excesiva puede generar una mayor carga de partículas finas, lo que aumenta la demanda de filtrado y puede dificultar el manejo del flujo de espuma. El objetivo no es «la partícula más pequeña posible», sino una distribución granulométrica que proporcione a los separadores posteriores material que realmente puedan clasificar.
Por eso, la lista de equipos de una línea de refrigeración debe interpretarse como una secuencia de tareas, más que como un catálogo de máquinas. La Guía sobre equipos de reciclaje de frigoríficos describe el mismo proceso: apertura primaria, liberación secundaria, extracción con espuma, recuperación de metales ferrosos y separación de metales no ferrosos.

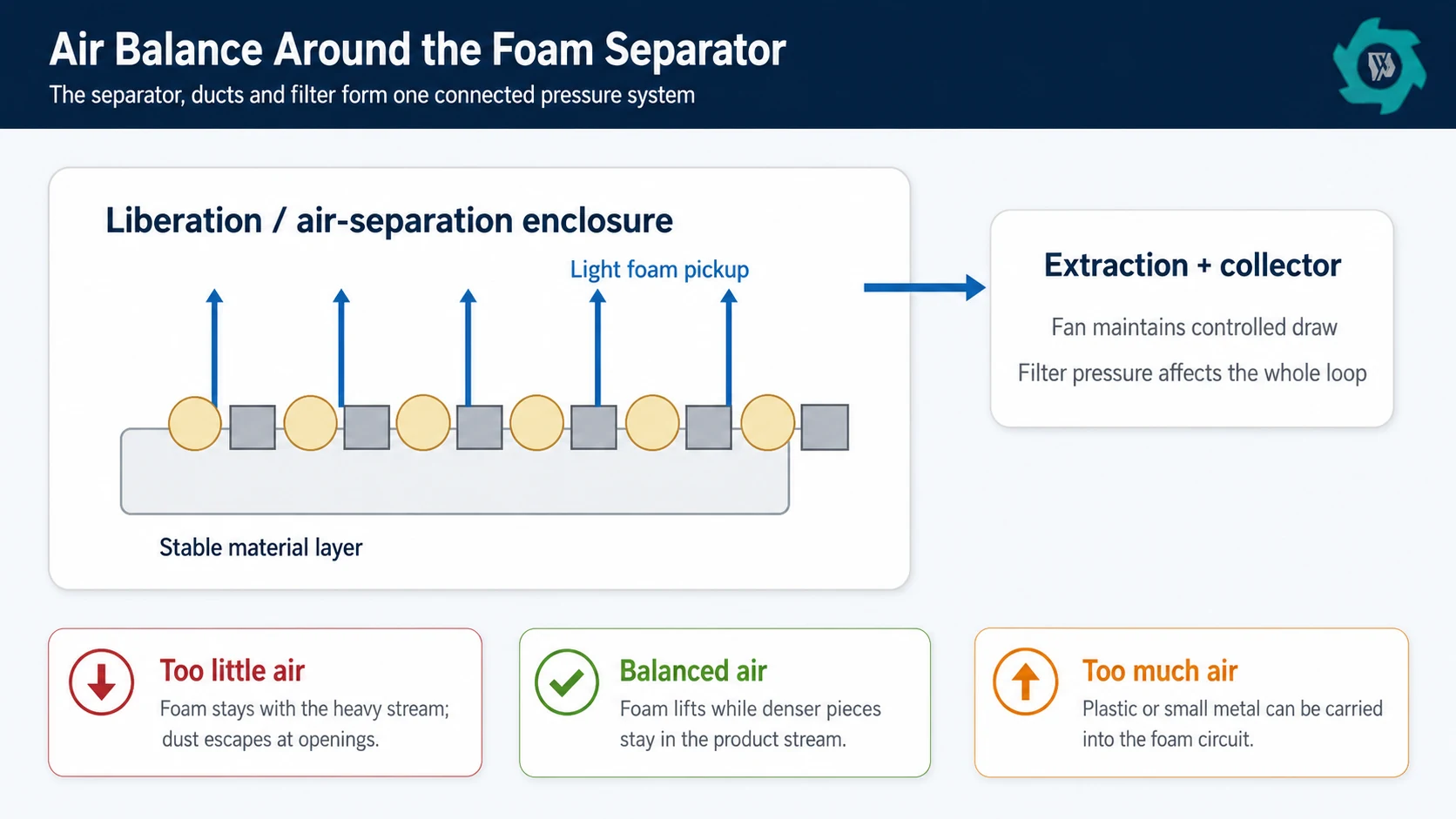

Cómo funciona realmente la separación por flujo de aire
La espuma de poliuretano expandida tiene una densidad aparente mucho menor y un comportamiento aerodinámico diferente al del acero y al de la mayoría de las piezas de plástico. Por lo tanto, una corriente de aire controlada puede elevar o desviar la espuma, mientras que el material más denso continúa por la trayectoria de los productos pesados. La dificultad radica en mantener estable esa separación a medida que cambia el flujo de alimentación.
1. El ligoteo debe ser lo suficientemente enérgico, pero sin pasarse
Si la velocidad del aire en la zona de separación es demasiado baja, la espuma permanece en la fracción pesada. Esto puede contaminar el acero, los plásticos o la materia prima que se introduce en un separador de corrientes de Foucault. Si el aspirado es demasiado intenso, pueden entrar en el circuito de espuma plásticos finos, trozos de alambre o pequeñas partículas no ferrosas. El ajuste correcto es aquel que genera una separación útil para la distribución real del tamaño de las partículas, no la velocidad máxima disponible del ventilador.
2. La profundidad de la carga modifica el corte
El aire no puede clasificar el material al que no puede llegar. Un lecho profundo y irregular protege las partículas ligeras y hace que el separador responda de forma diferente a lo largo de la cinta o la rampa. La dosificación en la entrada, el diseño del distribuidor y la descarga estable de la trituradora suelen influir tanto en la calidad de la separación como el propio clasificador.
3. El colector cambia el separador
Un filtro limpio y uno saturado no presentan la misma resistencia. La acumulación de residuos en los conductos, una salida del ciclón parcialmente obstruida o una válvula rotativa mal sellada también pueden alterar la presión del sistema. Por eso, los operarios necesitan algo más que un valor de frecuencia del ventilador.
El circuito de espuma es más que un separador de aire
Cada proveedor utiliza una disposición diferente, pero el circuito de espuma suele combinar varias funciones. La elección concreta debe depender del rendimiento, del tamaño de las partículas, de la disposición del edificio y de si el proyecto incluye la recuperación del agente espumante o solo la separación física de la espuma.
| Sección | Trabajo principal | Qué hay que comprobar |
|---|---|---|
| Liberación / transferencia incluida | Mantén la espuma y las partículas finas recién generadas dentro de una zona de proceso controlada. | Aberturas, vías de fuga, puertas de inspección, accesos para mantenimiento y puntos de extracción. |
| Clasificador de aire / separador de espuma | Crear la separación aerodinámica entre la espuma ligera y el flujo de producto más pesado. | Distribución de la alimentación, rango de ajuste, arrastre tanto en los productos como en la sensibilidad al tamaño de las partículas. |
| Ciclón o separador primario | Elimine la espuma en masa del aire de transporte antes de la filtración fina. | Carga de entrada, estabilidad de la descarga, fugas de aire en la salida y formación de puentes de espuma. |
| Filtro / colector de polvo | Captura las partículas finas que permanecen en la corriente de aire. | Materiales filtrantes, caída de presión, sistema de limpieza, descarga de polvo y ubicación/diseño seguros en función del riesgo real que plantee el polvo. |
| Red de ventiladores y conductos | Proporciona la presión y el caudal necesarios para que funcione todo el circuito. | Dimensionamiento de los conductos, puntos de equilibrio, desgaste, acceso para la limpieza y efecto de la acumulación de suciedad en los filtros. |
| Descarga y compactación de espuma | Retira la espuma recogida sin que vuelva a entrar en el edificio. | El sellado, el puenteo, el volumen de almacenamiento y si la compactación se realiza después de una fracción de espuma lo suficientemente limpia. |
El control del polvo forma parte del separador, no de la limpieza
El aislamiento de PU se vuelve quebradizo tras años de uso, y la trituración secundaria también genera partículas finas de plástico, fragmentos de revestimiento y suciedad. Las directrices de la EPA de 2024 sobre la recuperación de espuma exigen específicamente la recogida de polvo durante la retirada manual de la espuma para evitar que las partículas pequeñas entren en los pulmones. También recomiendan mantener los trozos de espuma lo más intactos posible cuando se recurre a la retirada manual, ya que una rotura adicional puede aumentar la liberación de agente espumante. [2]
En una línea mecánica automatizada, el principio sigue siendo el mismo aunque el equipo sea diferente: capturar el material allí donde se genera, en lugar de permitir que el edificio se convierta en el colector. Aislar los puntos de alta emisión, mantener cortas las distancias de transferencia, evitar huecos no controlados alrededor de los conductos y las válvulas de descarga, e integrar el filtro en la lógica de funcionamiento de la línea.
Nota sobre el polvo combustible: No se debe dar por sentado que todas las mezclas de espuma y polvo de frigoríficos tengan el mismo comportamiento frente al fuego o a las explosiones. Las directrices de la OSHA sobre polvo combustible subrayan que el tamaño de las partículas, la dispersión, la concentración y el material concreto son factores importantes. Si la protección contra explosiones, los equipos eléctricos clasificados o la ventilación dependen de las propiedades del polvo, el proyecto debe basarse en un análisis de riesgos y en datos representativos del material, en lugar de en una etiqueta genérica. [3][4]
La mezcla puede contener partículas finas de poliuretano, polvo de plástico, pintura, residuos alimentarios y, ocasionalmente, partículas metálicas finas. La especificación más segura establece qué aspectos asume el proveedor, qué debe verificar el comprador y qué parte es responsable de la clasificación final de riesgos en la obra.

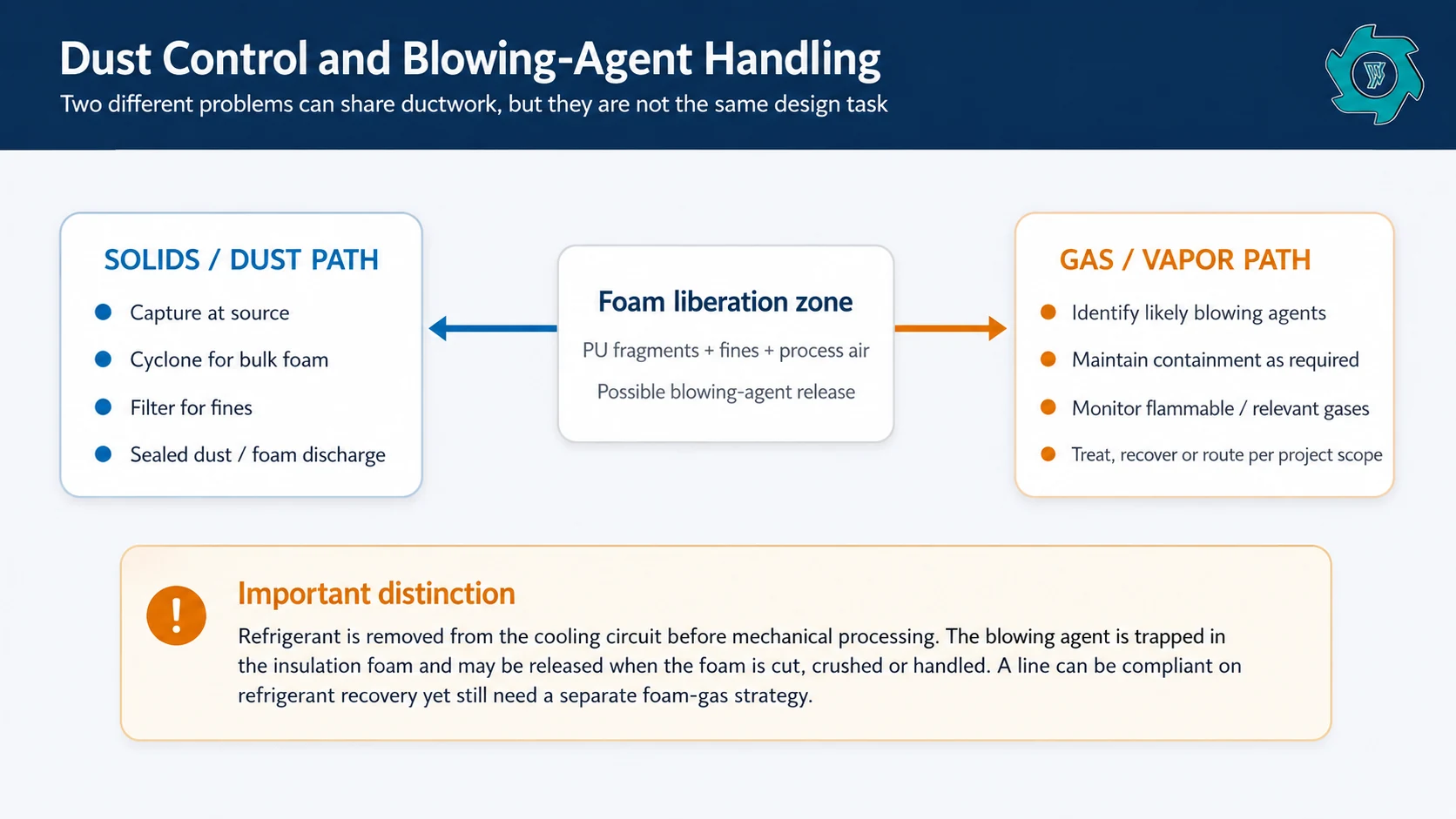

La manipulación de agentes espumantes constituye un ámbito independiente en materia de medio ambiente y seguridad
La EPA señala que, a lo largo del tiempo, se han utilizado diferentes agentes espumantes en la espuma de los electrodomésticos. Los aparatos más antiguos pueden contener agentes espumantes como los CFC o los HCFC; los más recientes pueden contener HFC; y los más nuevos también pueden incluir alternativas más respetuosas con el clima, como los hidrocarburos o las olefinas fluoradas. [5] Algunos agentes espumantes de hidrocarburos, incluidas las variantes del pentano, plantean un problema de inflamabilidad muy diferente del relacionado con el agotamiento de la capa de ozono que se asocia a las composiciones químicas de las espumas más antiguas. Las directrices de la ONUDI sobre agentes espumantes alternativos señalan asimismo que los sistemas basados en pentano requieren cambios significativos en materia de seguridad debido a su inflamabilidad. [6]
La recuperación del refrigerante no resuelve automáticamente el problema de la espuma y el gas
El circuito de refrigerante se vacía en la parte inicial del sistema. El agente espumante permanece distribuido por la espuma aislante. Cuando esa espuma se corta o se aplasta, puede liberarse parte del agente espumante. La guía actual de la EPA sobre el RAD considera la recuperación de la espuma como una medida adicional de buenas prácticas y describe métodos manuales, semiautomáticos y totalmente automáticos. Su ejemplo de método totalmente automático utiliza un procesamiento en cámara cerrada tras haber retirado el refrigerante, el aceite, las puertas y las estanterías. [2]
Hay al menos tres ámbitos diferentes que pueden describirse de manera general como “manipulación de espuma”:
- Solo separación física de la espuma: La línea elimina el poliuretano de los metales y los plásticos y, a continuación, recoge la espuma como fracción sólida.
- Procesamiento de espuma en un sistema cerrado: El sistema de separación y transporte está cerrado o funciona bajo una presión controlada para reducir las emisiones incontroladas, pero es posible que no exista una etapa específica de recuperación del agente espumante.
- Recuperación y tratamiento de agentes espumantes: El gas de proceso se canaliza a través de tecnología adicional seleccionada en función del agente identificado y del resultado medioambiental deseado.
Esas líneas tienen costes de equipamiento, supervisión y funcionamiento distintos. Nunca deben compararse como si se tratara de la misma línea.
Diseña pensando en los clientes que realmente vas a tener
La variedad de edades de los frigoríficos que se recogen puede ser tan importante como el tonelaje por hora. Un programa municipal puede recibir electrodomésticos que abarquen varias décadas. Un programa de recogida del fabricante puede tener un rango de antigüedad más limitado. Es posible que en un desguace no se conozca en absoluto la composición química de la espuma.
Cuando el historial de alimentación es incierto, normalmente recomendamos incluir esa incertidumbre en las bases de diseño. No se debe inventar un único “gas típico”. Se debe definir cómo se inspeccionarán los aparatos, qué etiquetas o registros se recopilarán, si se separarán las unidades desconocidas y qué controles son necesarios antes de que se autorice el funcionamiento de la línea mecánica.
La variabilidad mecánica también es importante. La espuma húmeda, la espuma muy vieja y quebradiza, las secciones de puertas retenidas, los diferentes plásticos del revestimiento y la retirada incompleta de piezas sueltas pueden alterar la carga del separador. Por lo tanto, un buen diseño ofrece al operario un rango de ajuste controlado, en lugar de un ajuste fijo. La lógica general de selección de líneas se trata en Cómo elegir una línea de reciclaje de frigoríficos.
Supervisión, enclavamientos y lógica de parada
Los sistemas de aire suelen fallar de forma gradual antes de que el fallo sea visible. Un filtro se satura, una válvula rotativa empieza a perder aire, se acumula espuma en un conducto o se llena un depósito de descarga. La calidad del producto suele ser la primera en verse afectada. Para cuando el polvo empieza a escaparse por la junta de una puerta, el proceso ya se ha desviado de lo normal.
Por ese motivo, los puntos de control útiles son aquellos que indican al PLC y al operador si el circuito de aire de proceso sigue estando disponible. Entre los aspectos que suelen tratarse en los proyectos se incluyen el estado del ventilador, las señales de presión o de presión diferencial, las alarmas de limpieza de filtros, la detección de obstrucciones en la descarga y las condiciones de permiso que detienen la alimentación en la fase anterior cuando el sistema de recogida no está listo.
Si el proyecto incluye el control de agentes espumantes inflamables, los puntos de monitorización de gases, los niveles de alarma, la respuesta de ventilación y la política de parada de los equipos deben diseñarse en función del riesgo identificado y de los requisitos locales. El artículo no debe sustituir al diseño contra incendios, eléctrico o medioambiental de la instalación; las especificaciones de contratación deben indicar quién realiza ese trabajo y quién lo aprueba.
¿Qué ocurre con la espuma recuperada?
Una vez separada la espuma, el volumen se convierte en un problema práctico. El poliuretano suelto ocupa espacio rápidamente y puede resultar complicado de transportar o almacenar. Por lo tanto, puede tener sentido utilizar una compactadora o una densificadora una vez que el flujo de espuma esté lo suficientemente limpio como para justificarlo.
La compactación no es un separador. Si siguen entrando trozos grandes de acero o plástico en la línea de espuma, un densificador simplemente oculta la contaminación y puede complicar el mantenimiento. Considera la pureza de la espuma y la densificación de la espuma como dos criterios de aceptación independientes.
El destino final también depende de las instalaciones locales y del alcance medioambiental del proyecto. Las directrices de la EPA sobre la recuperación de espuma abordan el reciclaje físico y químico, así como las vías de eliminación o destrucción autorizadas; no establecen un destino único para todas las regiones. [2] Esa es una forma útil de especificar una planta: definir las condiciones del producto en la propia planta y, a continuación, confirmar por separado la salida permitida en la fase posterior del proceso.

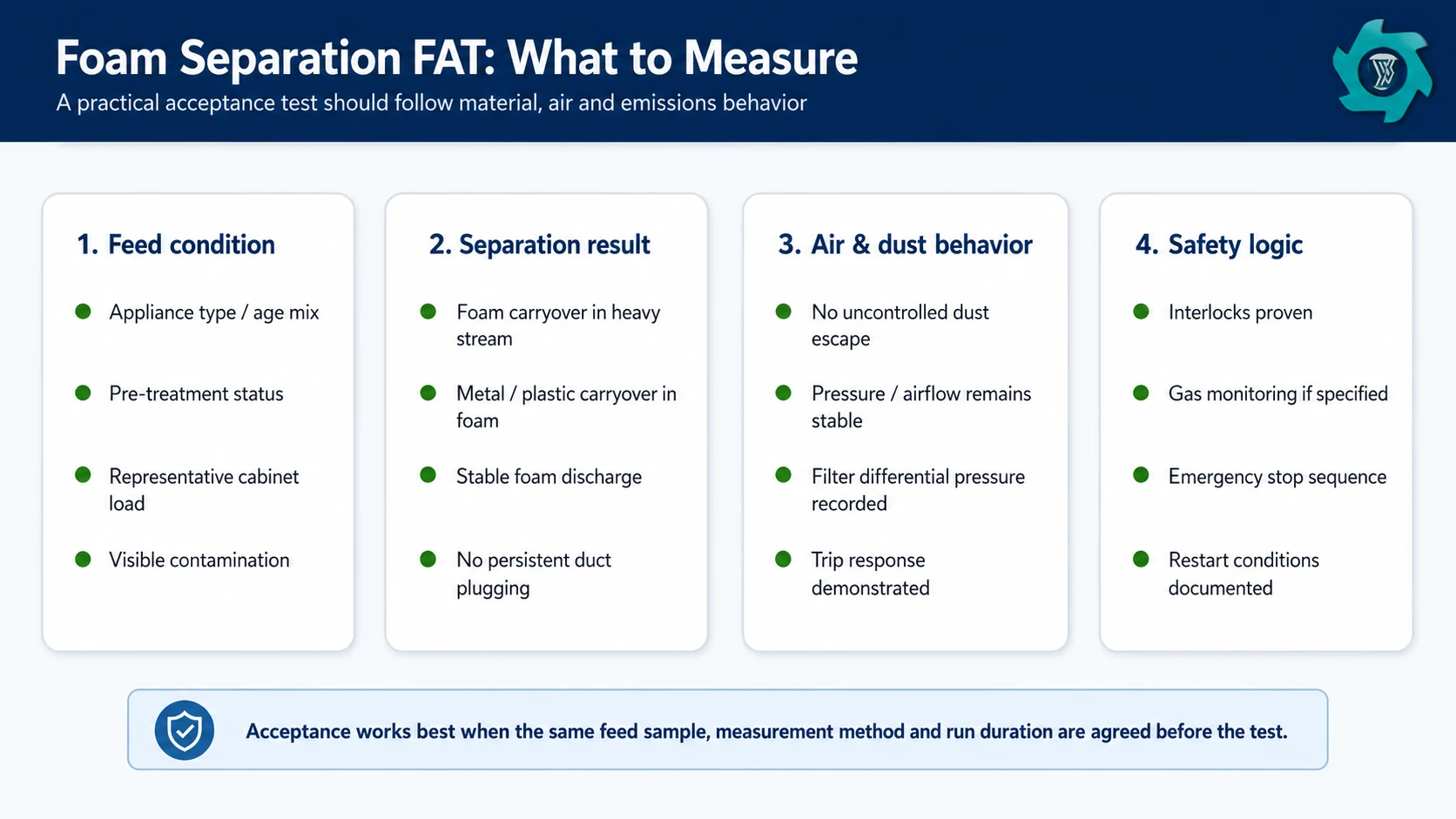

Utiliza el FAT para comprobar todo el circuito de espuma
Una prueba de aceptación en fábrica no debería consistir en un breve funcionamiento de la máquina en vacío seguido de una foto de espuma limpia. La prueba debe demostrar si el proceso conectado se mantiene estable con una alimentación representativa.
Antes de la FAT, hay que acordar el estado del refrigerador, el peso medio de los armarios, el estado del pretratamiento, la duración del lote o ciclo de prueba y el método de muestreo. A continuación, inspecciona ambos lados de la separación. Una corriente de espuma puede parecer limpia, aunque se siga perdiendo una gran cantidad de espuma junto con la fracción pesada. También puede ocurrir lo contrario: se consigue una recuperación de espuma impresionante al introducir demasiado plástico o material no ferroso en la corriente ligera.
Observaciones útiles sobre la aceptación
- Restos de espuma que permanecen en la corriente de producto denso.
- Residuos de metal y plástico que se introducen en el circuito de espuma.
- Descarga estable de ciclón y espuma sin obstrucciones ni formación de puentes repetidos.
- No se observa ninguna fuga persistente de polvo visible en los puntos de acceso habituales durante el funcionamiento normal.
- La presión diferencial del filtro se mantiene dentro del rango de funcionamiento acordado durante la prueba.
- El suministro de entrada se detiene o activa las alarmas correctamente cuando el sistema de recogida no está disponible.
- Se comprueba el funcionamiento de cualquier sistema de control de gases o enclavamiento de ventilación especificado mediante el método de ensayo acordado.
Qué incluir en la solicitud de presupuesto para la separación de espuma de poliuretano
| Partida de la solicitud de presupuesto | Por qué es importante |
|---|---|
| Fotografías representativas de frigoríficos, información sobre su antigüedad y etiquetas, cuando estén disponibles | Muestra la estructura del armario y ayuda a aclarar las dudas sobre los refrigerantes y los agentes espumantes. |
| Condiciones previas al tratamiento | Comprueba si ya se han retirado el refrigerante, el compresor, el aceite, los estantes, los cajones y el resto de piezas. |
| Unidades/hora y toneladas/hora | Separa el recuento de aparatos de la carga real de material. |
| Objetivos de tamaño de descarga primaria y secundaria | Proporciona la base relativa al tamaño de las partículas para la clasificación del aire y la generación de polvo. |
| Nivel de limpieza requerido para la espuma y la fracción pesada | Convierte la “buena separación” en un criterio medible del producto. |
| Ruta de salida de la espuma | Determina si se prevé la recogida a granel, la compactación, el reciclaje o la destrucción controlada. |
| Ámbito de aplicación de los agentes espumantes | Aclara si el proveedor ofrece únicamente servicios de separación de espuma, contención o recuperación y tratamiento específicos de gases. |
| Requisitos locales en materia de polvo, emisiones, incendios y electricidad | Determina las bases de diseño en materia de seguridad y medio ambiente específicas de cada emplazamiento. |
| Muestra de pienso para el análisis de grasa y método de ensayo | Evita que una cifra de recuperación del folleto sustituya a una prueba de aceptación cuantificable. |
Configura la sección de espuma alrededor de la entrada de aire del frigorífico
Envíe a YUXI fotografías representativas de los frigoríficos, el estado previo al tratamiento, el rendimiento deseado, la distribución prevista de edades de los electrodomésticos, las fracciones de salida requeridas y sus requisitos de control de polvo y gases. Podemos utilizar esa información para definir los límites de separación de la espuma antes de seleccionar el equipo.
PREGUNTAS FRECUENTES
¿Cómo se separa la espuma de poliuretano de los residuos de frigoríficos?
Una vez que la trituración secundaria libera el aislamiento, un flujo de aire controlado separa la espuma de baja densidad del metal y el plástico, que son más pesados. La espuma extraída se transporta a un ciclón, donde se separa la espuma a granel y se descarga. A continuación, el aire de proceso restante pasa a través de un filtro para capturar las partículas más finas. La disposición exacta del equipo depende del tamaño de las partículas, del rendimiento y del grado de limpieza requerido tanto para la espuma como para las fracciones pesadas.
¿La separación de espuma es lo mismo que la recuperación del agente espumante?
No. La separación de la espuma es una fase de clasificación física. La recuperación o el tratamiento del agente espumante se refiere a los gases o vapores que se desprenden de la espuma aislante. Una planta puede separar la espuma mecánicamente sin recuperar el agente espumante, por lo que el alcance medioambiental debe indicarse claramente en las especificaciones del proyecto.
¿Por qué es necesario disponer de un sistema de captación de polvo en torno al sistema de espuma de una línea de reciclaje de frigoríficos?
La trituración del aislamiento de PU, los plásticos y la contaminación superficial genera partículas finas. La extracción local ayuda a mantener el polvo dentro del proceso, y el colector también influye en el equilibrio de aire utilizado para la separación de la espuma. Por ese motivo, el sistema de control de polvo debe diseñarse y ponerse en marcha junto con el separador, en lugar de considerarse un complemento de limpieza.
¿Puede utilizarse el mismo ajuste de flujo de aire para todas las entradas de aire del frigorífico?
Normalmente no. La antigüedad del frigorífico, la estructura de la cámara, la humedad, el plástico retenido, la fragmentación de la espuma y la distribución del tamaño de las partículas modifican el comportamiento aerodinámico del material. Los operadores necesitan un rango de ajuste estable, y en la prueba FAT se debe utilizar una muestra de alimentación que sea representativa de la producción normal.
¿Qué hay que comprobar durante una prueba de aceptación del fabricante (FAT) de separación de espuma?
Acuerda primero las condiciones de alimentación y, a continuación, registra el arrastre de espuma en el flujo denso, el arrastre de material denso en la espuma, la estabilidad de la descarga, las fugas visibles de polvo, el comportamiento de la presión del colector y la respuesta a los enclavamientos especificados o a las alarmas de control de gases. El método de ensayo es tan importante como la cifra de recuperación anunciada.
Referencias
- Agencia de Protección Ambiental de EE. UU. (EPA) — eliminación de electrodomésticos.
- Agencia de Protección Ambiental de EE. UU. (EPA) - RAD — Instrucciones para la recuperación de espuma.
- OSHA — Directrices sobre el polvo combustible.
- OSHA — prevención de incendios, explosiones y polvo.
- Agencia de Protección Ambiental de EE. UU. (EPA) - RAD — en el contexto de los agentes espumantes para electrodomésticos.
- ONUDI — Eliminación gradual de los HCFC y alternativas a las espumas.
