Desmontaje manual frente al reciclaje automatizado de frigoríficos

De YUXI línea de reciclaje de residuos de frigoríficos Ya divide el proyecto en un pretratamiento en la fase inicial y un procesamiento mecánico en la fase final. La sección mecánica puede recibir los armarios ya preparados, mientras que un proyecto de electrodomésticos completos añade, en la fase inicial, la recepción, la manipulación del refrigerante, los trabajos relacionados con el compresor y el aceite, y el desmontaje.

Qué significa realmente el “reciclaje automatizado de frigoríficos”

A menudo se habla de la automatización en términos demasiado generales. Una planta que cuente con un PLC y varias cintas transportadoras puede seguir dependiendo en gran medida de la descontaminación manual. Por el contrario, otra instalación puede adquirir carrocerías de frigoríficos pretratadas y operar una sección de trituración y separación casi continua con muy poco personal cerca de los equipos de proceso.

Resulta más útil dividir la automatización en tres niveles:

• Automatización de la manipulación: Las mesas de rodillos, las cintas transportadoras, la alimentación dosificada, las cintas de descarga y el sistema de distribución de contenedores reducen la necesidad de levantar, arrastrar y realizar movimientos repetitivos con la carretilla elevadora.
• Automatización de procesos: La trituración, la liberación secundaria, la extracción de espuma, la separación magnética y la separación por corrientes de Foucault realizan un trabajo físico repetible una vez que el material de alimentación se encuentra dentro de unos límites acordados.
• Automatización de controles: Los enclavamientos, la supervisión de la carga, las alarmas, la lógica secuencial de arranque y parada y la parada de emergencia coordinan las máquinas conectadas. En la página dedicada a YUXI, el control central se presenta como una forma de supervisar y coordinar la trituradora, las trituradoras, las cintas transportadoras y los separadores, y no como un sustituto de la inspección previa.

Ninguna de esas etapas implica que un frigorífico completo pueda simplemente eludir el proceso de descontaminación. En Estados Unidos, las normas de la EPA sobre eliminación segura establecen que la última persona de la cadena de eliminación es responsable de garantizar que el refrigerante se recupere antes de su eliminación definitiva.¹ La EPA también define el reciclaje de electrodomésticos como la recuperación del refrigerante y la eliminación de los componentes peligrosos, seguidas de la trituración de los electrodomésticos una vez vaciados.² En la UE, la normativa sobre residuos de aparatos eléctricos y electrónicos (RAEE) exige igualmente un tratamiento selectivo y la extracción y el tratamiento adecuados de los gases que cumplan los requisitos presentes en los circuitos de refrigeración y en las espumas.³

Cuándo sigue teniendo sentido el desmontaje manual

Es fácil criticar el trabajo manual porque la mano de obra es visible en cada turno. Sin embargo, algunas tareas relacionadas con los frigoríficos siguen siendo muy variables. Cambia el diseño de las puertas. Cambia el acceso al compresor. Las unidades llegan dañadas. De forma inesperada, aparecen estantes sueltos, restos de comida y objetos fuera de lo habitual.

1. Recepción e identificación de excepciones

Una cámara, un sistema de códigos de barras o una base de datos pueden facilitar la clasificación, pero una planta de reciclaje sigue necesitando una vía para los electrodomésticos que no se ajustan al flujo previsto. El valor de un punto de inspección manual no radica en que las personas sean “mejores que la automatización” en términos abstractos, sino en que el flujo de entrada es incierto. Si llega un aparato con un componente inesperado, daños graves o material ajeno en su interior, la línea de producción debe tomar una decisión sobre su rechazo o su reelaboración.

2. Descontaminación y eliminación controlada de componentes

Este artículo no repite la lista completa de eliminaciones, ya que esta ya se recoge en el Guía para la descontaminación de frigoríficos. El aspecto clave a tener en cuenta es que estas tareas tienen un carácter operativo diferente al de la trituración posterior. Implican la identificación, el acceso, el equipo de recuperación, los registros y las decisiones relativas a la manipulación. La mecanización puede ayudar al operario, pero la planta sigue teniendo que verificar que el trabajo requerido se haya completado efectivamente.

3. Recuperación selectiva del valor accesible

Algunos operadores retiran el cableado accesible, los tubos de cobre, las placas de circuitos o las piezas reutilizables antes de triturar los armarios. Que esto resulte rentable depende del coste de la mano de obra, del valor local de los materiales, de las especificaciones del cliente y del grado de recuperación adicional que ya pueda alcanzar el sistema posterior. La decisión debe basarse en el valor medido por minuto de trabajo del operador, y no en la suposición de que “cuanto más desmontaje, mejor”.”

4. Carga de la planta baja o irregular

Si las entradas de productos en el frigorífico son estacionales o intermitentes, un sistema automatizado de gran tamaño en la parte delantera puede pasar demasiado tiempo inactivo. Una célula con un alto componente manual puede ser más fácil de dotar de personal en función de las entradas reales. Cuando el volumen aumenta, la capacidad manual suele ampliarse añadiendo puestos de trabajo y personal, mientras que la manipulación mecánica puede aumentar el flujo sin incrementar la manipulación directa en la misma proporción.

Ámbitos en los que la automatización suele resultar rentable

La automatización resulta más convincente cuando la tarea es repetitiva, físicamente exigente y fácil de definir. Por eso, las mejores oportunidades de automatización suelen surgir una vez que el electrodoméstico ha alcanzado un estado de pretratamiento controlado.

Manipulación de materiales y sincronización de líneas

Los frigoríficos son aparatos voluminosos. Trasladarlos de una estación a otra puede suponer un gran esfuerzo sin aportar ningún valor añadido. Las mesas con rodillos, las cintas transportadoras y las secuencias de alimentación controladas pueden reducir las operaciones innecesarias de elevación y espera. Y lo que es más importante, permiten un traspaso más fluido a la trituradora.

Trituración de armarios y liberación secundaria

Una vez que se autoriza el tratamiento mecánico de un armario, la reducción de tamaño es una tarea que se realiza con maquinaria. La trituración primaria a baja velocidad abre el armario; la trituración secundaria o liberación rompe aún más la unión entre la carcasa de acero, el revestimiento de plástico y el aislamiento. El objetivo no es simplemente obtener piezas más pequeñas, sino preparar un flujo que el aire, los imanes y las corrientes parásitas puedan separar de forma uniforme.

Separación por espuma, de metales ferrosos y no ferrosos

Los sistemas neumáticos aprovechan la densidad y el comportamiento aerodinámico. La separación magnética elimina los metales ferrosos. La separación por corrientes de Foucault expulsa las piezas no ferrosas conductoras. La automatización no garantiza la pureza del producto, pero puede proporcionar a los separadores una capa de material más uniforme que la que se obtiene únicamente con la clasificación manual irregular.

Recogida de polvo y control centralizado

Los equipos automatizados aportan no solo productividad, sino también riesgos. Las piezas móviles, los puntos de aprisionamiento y la energía almacenada requieren protecciones y procedimientos de mantenimiento seguros. La OSHA señala que los riesgos derivados de la maquinaria deben protegerse y que es obligatorio aplicar el procedimiento de bloqueo y etiquetado para controlar la energía peligrosa durante las tareas de mantenimiento.⁴ Por lo tanto, un sistema de control central resulta útil cuando coordina las secuencias de seguridad y las alarmas, pero debe integrarse en un programa más amplio de seguridad y mantenimiento.

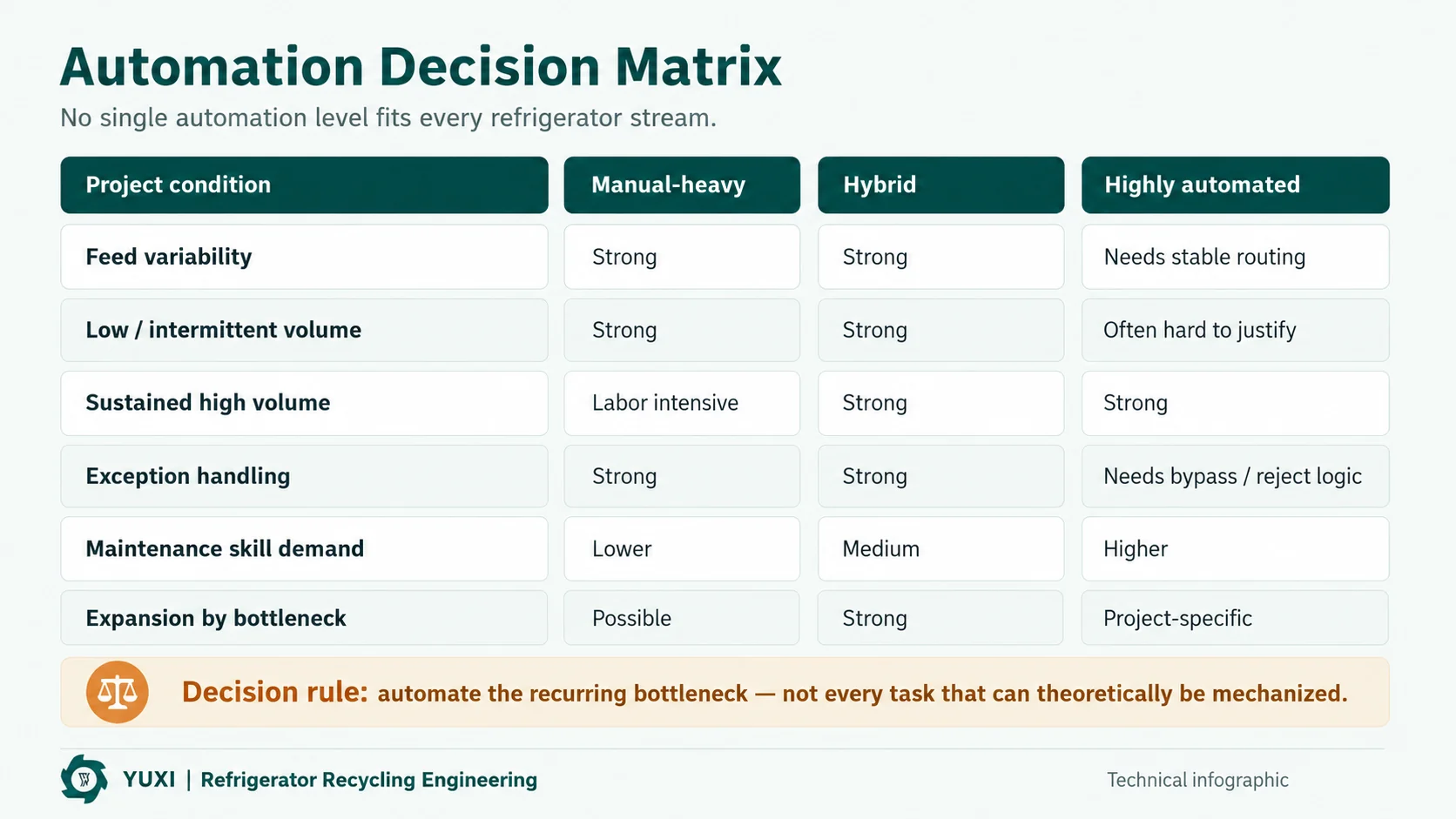

Reciclaje manual frente a reciclaje automático de frigoríficos: comparación directa

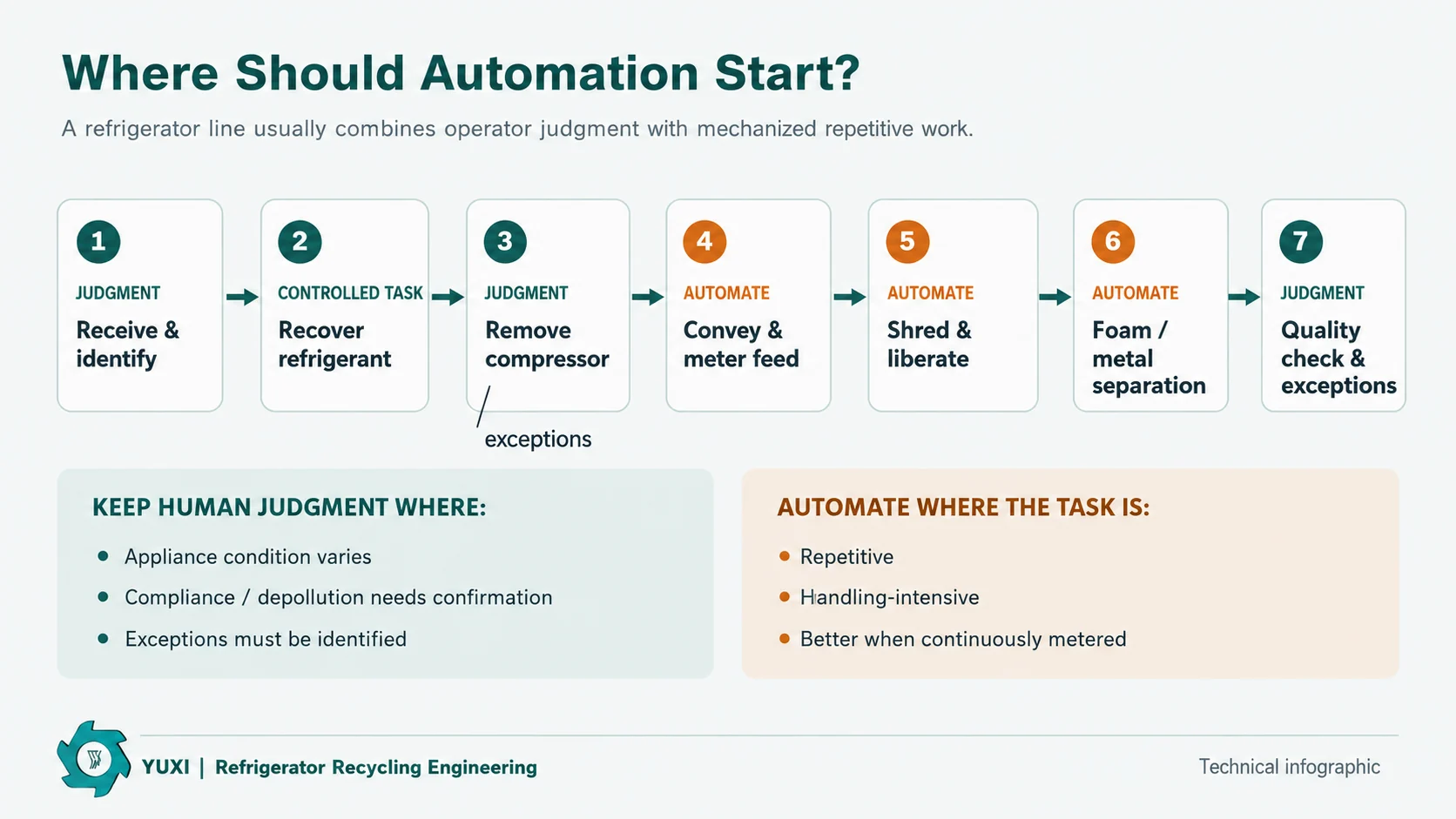

La línea híbrida suele ser el diseño más práctico

Las personas se encargan de las tareas en las que el ritmo de trabajo varía o hay que tomar una decisión. Las máquinas se encargan de las tareas en las que predominan la repetición, la fuerza, el movimiento continuo o la separación controlada.

Un límite híbrido típico puede tener este aspecto:

1. El operador recibe e identifica el electrodoméstico.
2. La recuperación del refrigerante y el pretratamiento necesario se llevan a cabo en estaciones específicas.
3. Los operadores eliminan los componentes definidos y gestionan las excepciones.
4. Los armarios ya preparados se trasladan a una cinta transportadora o a un sistema de alimentación controlada.
5. La trituración, la liberación, la extracción de espuma y la separación de metales se llevan a cabo como una sección mecánica integrada.
6. Los operarios comprueban la calidad del producto, resuelven las paradas autorizadas siguiendo procedimientos de seguridad y desvían el material que no cumple las especificaciones para su reelaboración.

Si el cuello de botella se encuentra en la depuración inicial, hay que ampliar o rediseñar esa capacidad. Si la trituradora está a la espera pero el circuito de espuma está sobrecargado, aumentar la alimentación en la fase anterior agravará el problema. Si los contenedores de material acabado interrumpen la producción, mejorar la logística de descarga puede generar más capacidad útil que comprar una trituradora más grande.

Elige según el perfil de alimentación, no según el “porcentaje de automatización”

Antes de solicitar una línea automática, define el suministro. Decir “frigoríficos de desecho” no es suficiente. El equipo de compras debe saber si se reciben electrodomésticos completos o armarios pretratados, en qué medida varía la composición de las unidades, el tamaño normal y máximo de los armarios, la proporción de congeladores o unidades comerciales, y qué componentes siguen montados.

En Guía sobre la capacidad de reciclaje de frigoríficos explica por qué se deben indicar conjuntamente las unidades por hora y las toneladas por hora. Este aspecto cobra aún más importancia a la hora de comparar sistemas de automatización. La capacidad de una célula de descontaminación inicial se expresa, naturalmente, en unidades por hora, mientras que la de las trituradoras y los separadores suele expresarse en flujo másico. Una sola cifra no describe ambas funciones.

Calcular el valor de la automatización sin afirmaciones falsas sobre la amortización

Las propuestas de automatización suelen perder fiabilidad cuando se toma un periodo de amortización genérico como una especificación del producto. Las tarifas de mano de obra, los turnos de trabajo, la utilización anual, el valor de los materiales, el precio de la energía, la cualificación del personal de mantenimiento y los costes de eliminación de residuos varían demasiado de una planta a otra.

Para realizar un cálculo más preciso, hay que partir de tus propios datos operativos:

Cada término debe evaluarse en función de los mismos parámetros de alimentación y funcionamiento. Si la planta dedica actualmente tiempo de los operarios a trasladar los aparatos de una estación a otra, la automatización de estas tareas podría resultar útil incluso antes de que se cambie la trituradora. Si la mano de obra no es el cuello de botella, entonces el “ahorro de mano de obra” no debería ser la principal justificación.

Para obtener un desglose más detallado de la mano de obra, el desgaste, el consumo eléctrico, el tiempo de inactividad y la utilización, consulta el Guía de costes de funcionamiento del reciclaje de frigoríficos. La clave aquí es más concreta: automatizar una restricción de costes o de capacidad que realmente exista.

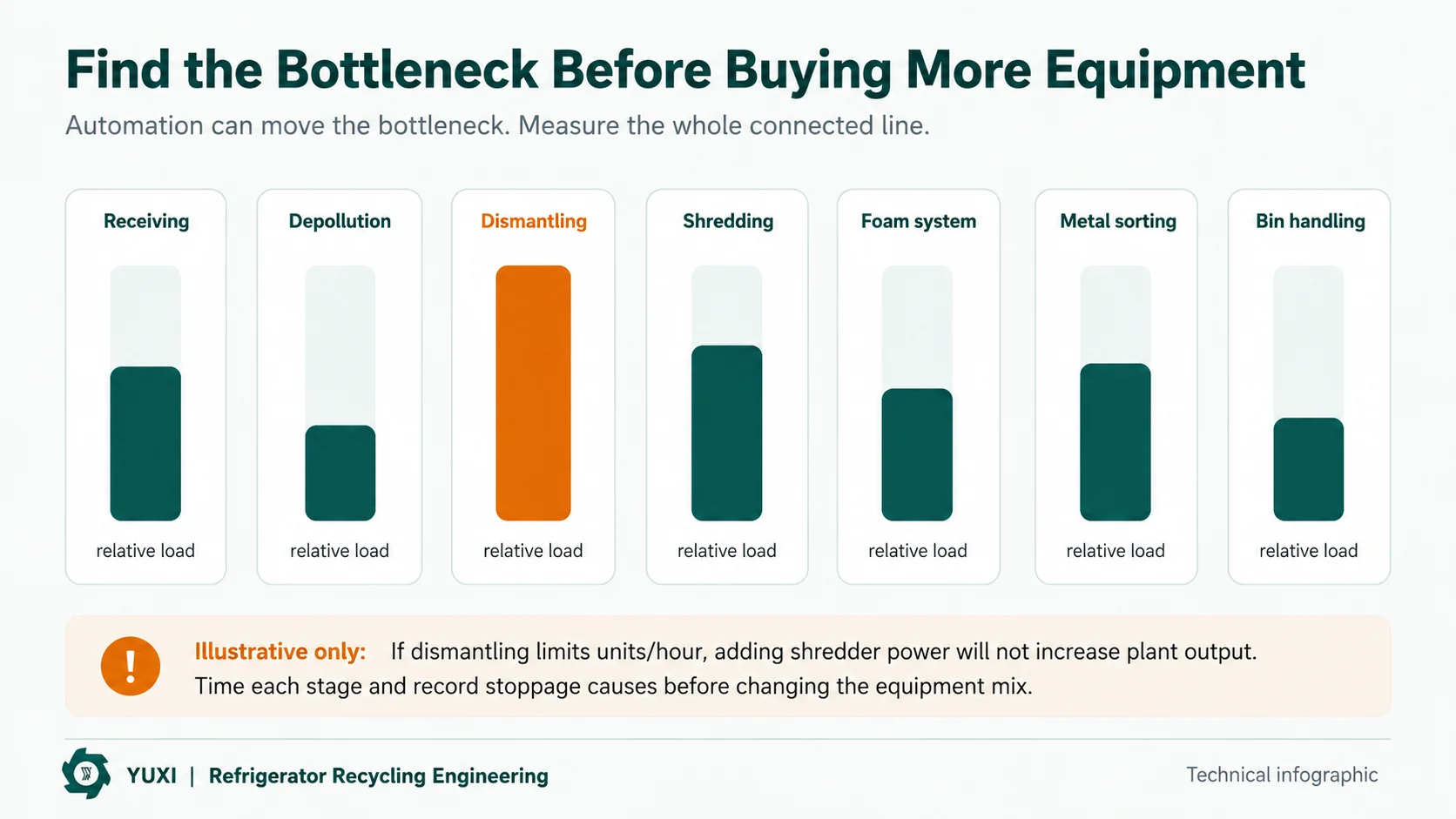

La automatización puede eliminar el cuello de botella

Una cinta transportadora de transferencia más rápida puede provocar un atasco en la fase de descontaminación. Una trituradora más grande puede tener que esperar a que se realice el desmontaje manual. Una velocidad de alimentación más elevada puede sobrecargar el sistema de extracción de espuma. Una separación más rápida puede llenar antes los contenedores de producto y provocar más interrupciones por parte de las carretillas elevadoras.

Mide cada etapa por separado. Anota los minutos de trabajo del operario por unidad, la longitud de la cola, el tiempo de parada, el motivo de la alarma, el tiempo de resolución de atascos, los cambios de contenedor de producto y las interrupciones por mantenimiento. A continuación, compara la línea en su conjunto, no las placas de características de cada máquina por separado.

La seguridad y el cumplimiento normativo no desaparecen con la automatización

La automatización puede reducir la necesidad de levantar cargas repetidamente y mantener a las personas alejadas de algunas zonas del proceso, pero también introduce más movimientos motorizados, puntos de transferencia y energía almacenada. Las protecciones, las paradas de emergencia, el control de acceso, los procedimientos de bloqueo y etiquetado, así como los procedimientos seguros para la eliminación de atascos, deben diseñarse en función de la línea de producción concreta.⁴

Las directrices de la EPA sobre la eliminación de electrodomésticos siguen siendo aplicables independientemente del nivel de automatización, ya que la recuperación de refrigerante es una responsabilidad de la cadena de eliminación en EE. UU.¹ En el caso de los compradores de otras regiones, las bases de diseño deben identificar la normativa local en materia de refrigerantes, residuos de aparatos eléctricos y electrónicos (RAEE), medio ambiente, incendios y seguridad laboral antes de que se fije el alcance del equipo.

Por eso mismo, un proveedor no debería prometer que un paquete de equipos cumpla automáticamente con “la normativa en cualquier lugar”. La línea puede proporcionar protecciones, controles, interfaces de ventilación y sistemas de gestión de gases y polvo de acuerdo con las especificaciones acordadas para el proyecto, pero el propietario de la instalación sigue necesitando un plan de cumplimiento específico para cada emplazamiento.

Qué preguntar a un proveedor antes de invertir en más automatización

Errores habituales a la hora de comprar

Adquirir la “automatización total” antes de definir la fuente de datos

El término «automático» no puede compensar una especificación de alimentación imprecisa. Cuanto más rígido sea el proceso automatizado, más importante resulta definir qué aceptará la línea y cómo se gestionarán las excepciones.

Partir de la base de que un menor número de operadores siempre implica un menor coste

La automatización puede sustituir las tareas repetitivas de manipulación, al tiempo que genera trabajo en los ámbitos eléctrico, de controles y de mantenimiento. Compara el total de horas de trabajo por tipo de cualificación, en lugar de limitarte a contar únicamente a las personas que se encuentran en el banco de desmontaje.

Comparación entre la capacidad total de un electrodoméstico y la capacidad de una línea de armarios

Una línea que recibe frigoríficos completos tiene más trabajo antes de llegar a la trituradora que una línea que recibe armarios ya vaciados. Normaliza el límite antes de comparar las unidades por hora.

Automatizar en torno al cuello de botella equivocado

Si la depuración limita el caudal, instalar un separador más rápido no resuelve el problema. Utiliza primero los datos de cambio.

Olvidarse de la vía del rechazo

Las líneas de producción reales contienen excepciones. Una línea altamente automatizada necesita un desvío práctico, una zona de retención o una ruta de reelaboración para que una unidad atípica no detenga todo el proceso.

Cómo puede YUXI configurar los límites de la automatización

YUXI puede configurar el proyecto de la planta de refrigeración en función de las condiciones reales de pretratamiento del comprador, en lugar de obligar a todas las instalaciones a seguir el mismo proceso inicial. Una planta que ya recibe armarios preparados puede que solo necesite la sección de trituración mecánica, recogida de espuma y separación. Una planta que reciba frigoríficos al final de su vida útil completos puede requerir una zona integrada en la fase inicial para la recepción, el desmontaje, la gestión del refrigerante, la gestión del compresor y la recogida de aceite antes del procesamiento mecánico.

Al inicio de un proyecto, es importante definir el tamaño y el estado del material, el método de pretratamiento, la capacidad prevista, los requisitos de recuperación, el espacio disponible y el suministro eléctrico, así como la normativa local en materia de seguridad y emisiones. También deben facilitarse fotografías o vídeos representativos del material de entrada. Esta información ayuda a determinar qué pasos es mejor realizar manualmente y cuáles deben mecanizarse o automatizarse.

Preguntas frecuentes

Referencias

1. Eliminación segura según la EPA — requisitos relativos a la eliminación de refrigerantes.
2. Electrodomésticos EPA — Consejos para la eliminación de electrodomésticos.
3. EUR-Lex RAEE — normas de tratamiento selectivo.
4. Medidas de protección de la OSHA — Conceptos básicos sobre la protección de las máquinas.
